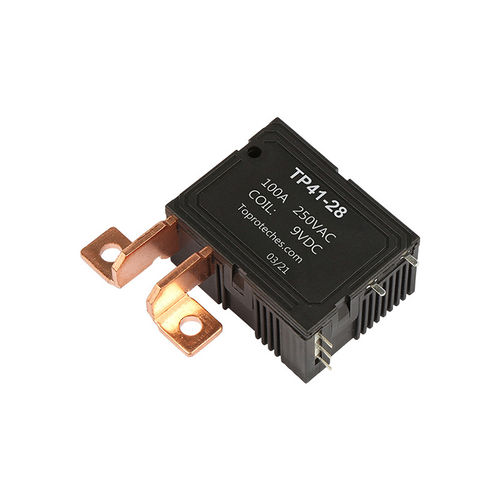

Relais électromécanique de verrouillage TP41-28

24 Vcc12 Vcc6 Vcc

Description : 1.Capacité de commutation monophasée de 100A ; 2.Lames multicouches, faible élévation de température ; 3.Faible résistance de contact < 1,0mΩ ; 4.Protection de l'environnement (conforme à ROSH) ; 5.Dimensions extérieures : 43,2 mm x 33,2 mm x 22 mm 6.Utilisé dans les compteurs d'énergie électroniques. Données techniques Données de la bobine Tension nominale : 6VDC, 9VDC, 12VDC, 24VDC, 48VDC ; Puissance nominale Bobine simple : 2W ; Bobine double : 4W Largeur d'impulsion : <50 ms Temps d'action : < 30 ms Données de contact Matériau du contact : AgSnO2 Disposition des contacts : 1 A(1B) Résistance du contact : 1.0mΩ Max Courant de commutation :100 A Tension de commutation : 250VAC Puissance de commutation max. : 25 000 VA Max Durée de vie électrique : 10 000 OPS Durée de vie mécanique : 1,000,000 OPS Isolation Rigidité diélectrique entre le contact et la bobine : 4 000 V eff Rigidité diélectrique entre les contacts : 2 000 V eff Distance de fuite : 8 mm Résistance aux chocs : 10-55 Hz amplitude 1.5m Température ambiante : -40-+85 ℃ Poids : environ 80g Construction : Protection contre la poussière
