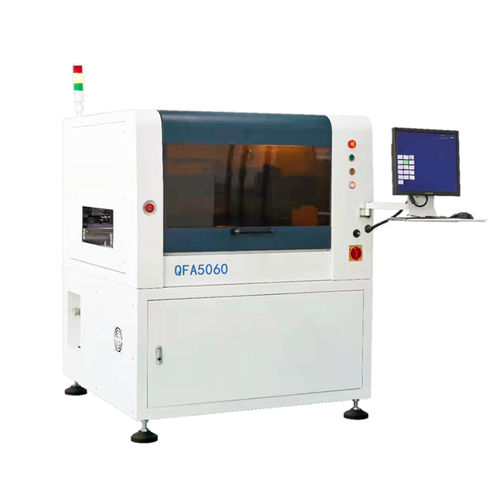

Machine de sérigraphie automatique QFA5060

de pâte à braserCMSprogrammable

QFA5060 Imprimante de pâte à souder à vision entièrement automatique Imprimante de pochoirs Machine de sérigraphie L'ensemble de la machine est entièrement contrôlé par un système de servo. Système automatique de retour de pression. Système de traitement d'image multifonctionnel. Système de transport précis des circuits imprimés. Dispositif intelligent de maintien des circuits imprimés. Interface d'opération conviviale. système d'exploitation - Interface d'exploitation WindowsXP connexion du signal - connecteur SMEMA paramètres visuels - CCD haute performance et système de traitement d'image Précision de répétition de l'impression - ±0,015mm Précision d'impression - ±0,025mm cycle d'impression - <8s/bloc (hors temps d'impression et de nettoyage) Taille de la maille en acier - 370*370mm~600*800mm Fixation du cadre de l'écran - cylindre pneumatique Taille du PCB - Min 50×50 mm , Max 600×400 mm Epaisseur du PCB - 0.4 ~ 6mm Poids du PCB - ≤3kg Méthode de support - Goupille d'éjection magnétique, goupille d'éjection magnétique, sertissage manuel système de livraison - Système de convoyeur à une étape Sens de transmission - Gauche-droite/droite-gauche/gauche-gauche/droite-droite (contrôle logiciel) Plage de réglage de la plate-forme UVW - Pas moins de X : ±3mm ; Y : ±7mm ; e : ±2° Hauteur de transfert du circuit imprimé - 900±40mm Angle de réglage de la plate-forme - Z:±2° Pression de la raclette - 0,5~10Kg vitesse de démoulage - 0~20mm/s réglable angle de la raclette - standard 60 mise à jour du logiciel - mises à jour gratuites du logiciel Source d'air - 4~6 Kgf/cm2 alimentation principale - AC : 220±10%, 50/60HZ, 2.5KW Dimensions - L1200*L1200*H1460 Poids net - 435kgs
