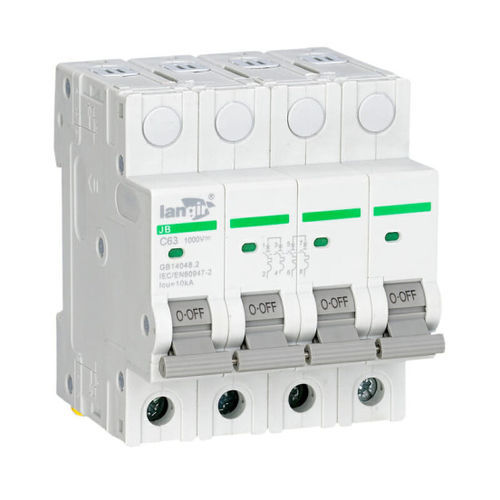

Disjoncteur magnéto-thermique JB

de surtensionDCpour surcharge

Disjoncteur DC - Disjoncteurs miniatures pour la production DC et solaire Le JB est un disjoncteur CC destiné aux installations photovoltaïques multi-chaînes. Ce disjoncteur est conçu pour protéger les câbles situés entre chaque chaîne de modules photovoltaïques et l'onduleur photovoltaïque contre les surcharges et les courts-circuits. Associé à un interrupteur, le JB sera installé dans un coffret de protection PV string à l'extrémité de chaque chaîne de modules photovoltaïques. Il peut être verrouillé (par un dispositif de cadenassage) en position OFF comme mesure de sécurité pour le retrait de l'onduleur photovoltaïque. Étant donné qu'un courant de défaut peut circuler dans le sens inverse du courant de fonctionnement, le JB peut détecter et protéger contre tout courant bidirectionnel. Pour assurer la sécurité de l'installation, il est nécessaire, selon les différents types d'application, de combiner le JB avec : un disjoncteur différentiel à l'extrémité AC un détecteur de passage de défaut (dispositif de contrôle de l'isolation) du côté CC un disjoncteur de protection de la terre à l'extrémité CC REMARQUES Dans tous les cas, une intervention rapide sur site sera nécessaire pour éliminer le défaut (la protection n'est pas assurée en cas de double défaut). JB n'est pas sensible à la polarité : les fils (+) et (-) peuvent être inversés sans risque. Caractéristiques techniques - Indication de contact de position - aptitude à l'isolement selon la norme CEI/EN 60947-2. - La présence de la bande verte garantit l'ouverture physique des contacts et permet d'effectuer des opérations sur le circuit en aval en toute sécurité. - Augmentation de la durée de vie du produit grâce à une fermeture rapide indépendante de la vitesse d'actionnement du va-et-vient. - Produit pré-câblé : Entrée / Sortie du même côté.
