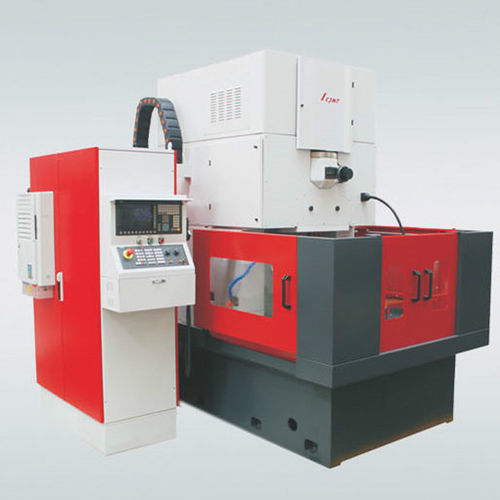

Mortaiseuse pour engrengages CNC 5150 series

Ce type de machine est principalement utilisé pour l'usinage de plaques de taille moyenne, y compris les engrenages cylindriques internes ou externes et les engrenages hélicoïdaux. La table de travail du YKD5150×3 peut incliner un angle de ±10, ce qui est utilisé pour l'usinage d'engrenages à cône inversé. Le mouvement principal est entraîné par un moteur à convertisseur de fréquence CA. L'avance circulaire (axe X) et l'avance radiale (axe C1 ou C2) sont entraînées par un servomoteur CA. De plus, les utilisateurs peuvent définir les cycles et la profondeur de coupe pour chaque cycle en fonction de la demande de coupe. La machine est dotée d'un mécanisme de soulagement de la fraise en direction oblique et peut réaliser la coupe d'un petit nombre de dents. Les copeaux de la machine sont évacués par le trou central. Les machines à façonner les engrenages YK5150D×3 et YKC5150D×3 sont toutes deux dotées d'un trou central permettant d'évacuer les copeaux.
