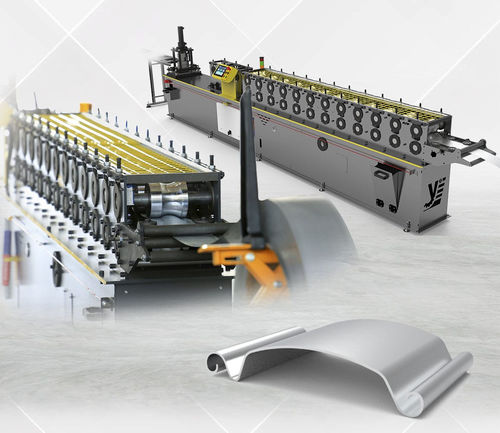

Profileuse pour profilés YCLLAM

pour volet roulantautomatiquecontrôlée par PLC

1.Dérouleuse de feuillard: •Diamétre extérieure bobine :1.200 mm •Largeur Bobine:Max. 300 mm •Capacité :entre 800 et 1.000 Kg Max •Dérouleuse à frein 2. Unité Profileuse / Roll-Form •Nombre de station::12 stations,(Le nombre de station dépendra du profilé à travailler en + ou -) •Diamètre de l'arbre de transmission: 42mm, •Galet de profilage fabriquées en acier spécial 4140 résistant aux fissures et avec une dureté de 55-58 HRC et fixé sur les plaques latéraux de 10 mm d’épaisseur. •Largeur de tôle/lame à utiliser: min. (….) mm Max. (….) mm, (Suivant demande client) •Epaisseur de tôle / lame à utiliser: min. (….) mm Max. (….) mm,(Suivant demande client) •Le moteur principal ainsi que le réducteur sont fixés sur le châssis inférieur et donne action à partir du centre de la station. (Epaisseur plaque portante inférieur et supérieur: 10MM) •Transmission d'énergie via moteur principal et réducteur, •Moteur = Oméga / Volt7,5 KVA ( Puissance du moteur dépendra du profilé à travailler) •Réducteur = Finex / YCS Reducteur 35 tr-mnt •Roulement = LFD ou RBE (Fabriqué et Origine Turquie) •Vitesse d’avance:25mt/Mnt •Lecteur des metrés produites: Via Encodeur •Voltage = 380 Vlt •Stop d’arrêt d’urgence /voyant de pression avec indicateur de pression d’huile, •Mini extincteur •Caisson de déchets •Caisson d'outils •Machine silencieuse 3.SYSTEME DE COMMANDE •PLC-Driver, GMT Cnt •Lecteur des Métrés = ENCODER, •Voltage=380 Volt, •Ecran tactile de 7'' •Télécommande avant-arrière utilisé généralement lors du premiers passage de la lame au niveau de la matrice. •3 langues inclus ( Français-Anglais-Turc) 4.Convoyeur (4mt)
