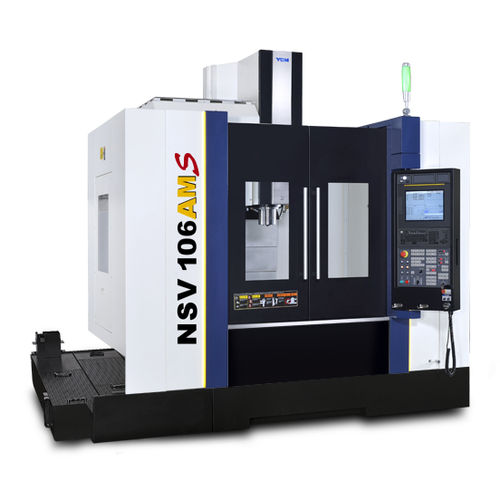

Centre d'usinage CNC 3 axes NSV106AMS
verticalà colonneBBT40

centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
centre d'usinage CNC 3 axes
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Structure
à colonne
Nez de broche
BBT40
Nombre d'outils
24 outils, 48 outils
Fonction associée
de taraudage, de découpe, de perçage
Applications
pour l'industrie du moule, pour matrice
Autres caractéristiques
à grande vitesse, haute performance, de haute précision, haute rigidité
Course X

1 020 mm
(40,16 in)

Course Y

600 mm
(23,62 in)

Course Z

600 mm
(23,62 in)

Vitesse de rotation

12 000 rpm, 15 000 rpm
(75 398 rad.min-1, 94 248 rad.min-1)

Puissance

25 kW, 37 kW
(33,99 hp, 50,31 hp)

Vitesse d'avancement axe X

24 000 mm/min
(16 in/s)

Vitesse d'avancement axe Y

24 000 mm/min
(16 in/s)

Vitesse d'avancement axe Z

24 000 mm/min
(16 in/s)

Charge max. de la table

1 000 kg
(2 205 lb)

Poids max. outil

6 kg
(13,2 lb)

Temps de changement outil

1,8 s

Poids total

7 000 kg
(15 432,36 lb)

Description

Colonne et base larges afin d’assurer la stabilité la plus élevée lors des mouvements à grande vitesse L’axe X est équipé de 6 blocs coulissant ce qui augmente la rigidité de 50 %, comparé à l’ancien modèle équipé de 4 blocs coulissants Largeur du guidage axe Y avec un ratio optimal L’Analyse des Eléments Finis avancée renforce la structure tout en réduisant le poids afin de fournir une rigidité de coupe hors-pair Le moteur est en un seul bloc. La conception de broche à entraînement direct offre une fiabilité fluide à grande vitesse. Les roulements céramiques ne stimulent pas seulement la vitesse de broche, ils permettent d’atteindre une grande rigidité axiale et radiale, qui permet de satisfaire les exigences d’usinage strictes en ce qui concerne la coupe, le perçage et le taraudage de matériaux durs. L’unité de réfrigération de broche diminue la déformation thermique de la tête de broche. Le micro système de graissage huile-air minimise la déformation thermique et prolonge la durée de vie de la broche ce qui est parfaitement compatible avec l’industrie du moule. Système d’évacuation des copeaux efficace Equipé de convoyeurs hélicoïdaux triple qui aident considérablement à optimiser l’efficacité de l’évacuation des copeaux.

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de YCM (Yeong Chin)
