Centre d'usinage CNC 3 axes DCV4016B
verticalà double colonne40 outils

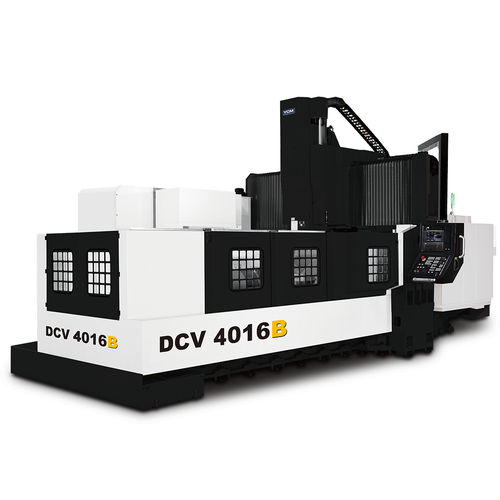

Centre d'usinage CNC 3 axes - DCV4016B - YCM (Yeong Chin) - vertical / à double colonne / 40 outils
Centre d'usinage CNC 3 axes - DCV4016B - YCM (Yeong Chin) - vertical / à double colonne / 40 outils
Centre d'usinage CNC 3 axes - DCV4016B - YCM (Yeong Chin) - vertical / à double colonne / 40 outils - image - 2
Centre d'usinage CNC 3 axes - DCV4016B - YCM (Yeong Chin) - vertical / à double colonne / 40 outils - image - 3
Centre d'usinage CNC 3 axes - DCV4016B - YCM (Yeong Chin) - vertical / à double colonne / 40 outils - image - 4
Centre d'usinage CNC 3 axes - DCV4016B - YCM (Yeong Chin) - vertical / à double colonne / 40 outils - image - 5
Centre d'usinage CNC 3 axes - DCV4016B - YCM (Yeong Chin) - vertical / à double colonne / 40 outils - image - 6
Centre d'usinage CNC 3 axes - DCV4016B - YCM (Yeong Chin) - vertical / à double colonne / 40 outils - image - 7
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
vertical
Structure
à double colonne
Nombre d'outils
40 outils, 60 outils, 120 outils
Fonction associée
de découpe
Autres caractéristiques
haute rigidité, à entraînement direct
Course X

4 065 mm
(160,04 in)

Course Y

1 600 mm
(62,99 in)

Course Z

762 mm, 1 016 mm
(30 in, 40 in)

Vitesse de rotation

4 500 rpm, 6 000 rpm, 10 000 rpm
(28 274 rad.min-1, 37 699 rad.min-1, 62 832 rad.min-1)

Puissance

25 kW, 45 kW
(33,99 hp, 61,18 hp)

Vitesse d'avancement axe X

15 000 mm/min
(10 in/s)

Vitesse d'avancement axe Y

15 000 mm/min
(10 in/s)

Vitesse d'avancement axe Z

15 000 mm/min
(10 in/s)

Charge max. de la table

12 000 kg
(26 455 lb)

Poids max. outil

20 kg
(44,1 lb)

Poids total

35 000 kg
(77 161,79 lb)

Description

Superbe structure Colonne d’un seul bloc Base d’un seul bloc Proportion rigide de la tête de broche Guidages très rigides L’axe X est directement entraîné par une boite de vitesse offrant ainsi une réponse axiale lisse et un fort couple Guidages à rouleaux sur les axes X et Y L’axe Y est soutenu par 3 guidages à rouleau et 6 blocs coulissants afin d’offrir une rigidité de coupe ultime Soutien horizontal et vertical de la tête de broche Guidages prismatiques trempés et rectifiés sur l’axe Z élargit la surface de contact pour une grande stabilité d’usinage Broche 4 500 tr/min Avec transmission boîte de vitesse Haute gamme et basse gamme Broche 4 500 tr/min avec boîte de vitesse 2 gammes. La broche incorpore des roulements de type rouleaux pour une extrème grande rigidité de coupe. La boite de vitesse 2 gammes offre un couple de 88.87kgf-m à 241 tr/min pour l’usinage de matériaux durs.
