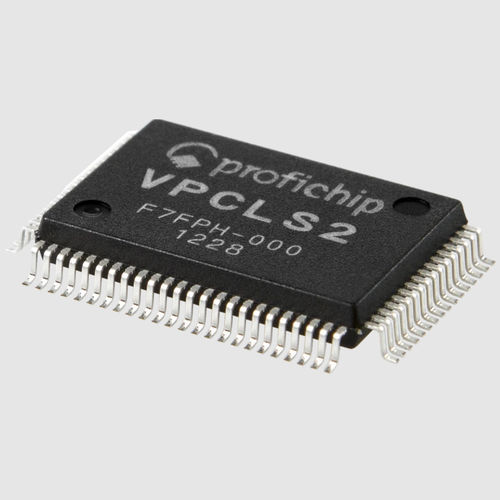

Puce numérique VPCLS2

ASICd'interface

Le VPCLS2 gère toutes les tâches de communication et de diagnostic du protocole esclave PROFIBUS-DP de manière indépendante. Aucun microcontrôleur ou logiciel supplémentaire n'est nécessaire. Tous les temporisateurs et fonctions de surveillance nécessaires sont implémentés dans le matériel. Dès que le VPCLS2 reçoit un télégramme sans erreur, il génère automatiquement le télégramme de réponse demandé. Cet ASIC est donc parfaitement adapté à la réalisation rentable, sur une seule puce, d'appareils d'E/S numériques PROFIBUS simples. Fonctionnement Le protocole PROFIBUS est géré par un micro-séquenceur intégré, une architecture de processeur RISC spéciale développée par profichip et adaptée à ce type d'application esclave PROFIBUS. Le micro-séquenceur vérifie l'exactitude et la plausibilité de tous les télégrammes entrants, contrôle la précision de la synchronisation du bus et génère automatiquement un télégramme de réponse conformément à la norme PROFIBUS. Caractéristiques de communication Le générateur de vitesse de transmission fournit les horloges internes requises pour les taux de transmission PROFIBUS de 9,6 kbit/s à 12 Mbit/s. Le VPCLS2 a besoin d'une entrée d'horloge provenant d'un oscillateur à cristal externe de 48 MHz. Le mode de fonctionnement LSPM2 avec une alimentation en horloge de 24 MHz et des taux de transmission réduits n'est pas pris en charge. L'interface E/S comprend quatre ports de données de 8 bits et un port d'entrée de diagnostic de 8 bits. Chaque port de données peut être configuré comme port d'entrée ou de sortie. Deux ports de données peuvent être configurés comme ports d'entrée de diagnostic supplémentaires. La direction du port et ses fonctions sont sélectionnées par cinq broches de configuration. Application L'adresse et le numéro d'identification de la station PROFIBUS sont stockés dans une EEPROM externe ou dans un registre à décalage série.
