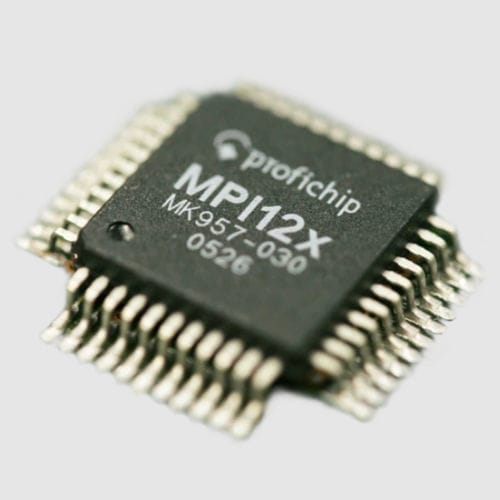

Puce ASIC MPI12x

de détectiond'identificationd'interface

Le MPI12x est un ASIC de communication combiné avec une interface microprocesseur 8 bits, pour les applications esclaves MPI et PROFIBUS-DP. Fonctionnement Le MPI12x gère l'identification des messages et des adresses, les séquences de sécurité des données et le traitement du protocole pour PROFIBUS, le protocole de transport sous-jacent. La gestion des jetons, la détection des erreurs et le prétraitement des données sont effectués automatiquement, ce qui décharge le processeur hôte de toutes les tâches de calcul critiques et fastidieuses. Transmission des données La prise en charge de débits de transmission de données allant jusqu'à 12 Mbit/s, le protocole PROFIBUS intégré au matériel, la RAM de communication de 4 Ko et l'interface microprocesseur configurable sont autant de caractéristiques qui permettent de créer des applications MPI très performantes. Le noyau PROFIBUS-DP-Slave bien connu de la série VPC3 (service DP-V2, synchronisation d'horloge) est également intégré. Communication MPI jusqu'à 12MBit/s, y compris la gestion des jetons et du PROFIBUS de bas niveau Noyau esclave PROFIBUS-DP supplémentaire (compatible VPC3+C) sRAM intégrée de 4kB Interface µcontrôleur 8 bits configurable 3.tension d'alimentation unique de 3V / entrées tolérantes à 5V Pile logicielle Boîtier PQFP44 (conforme RoHS)
