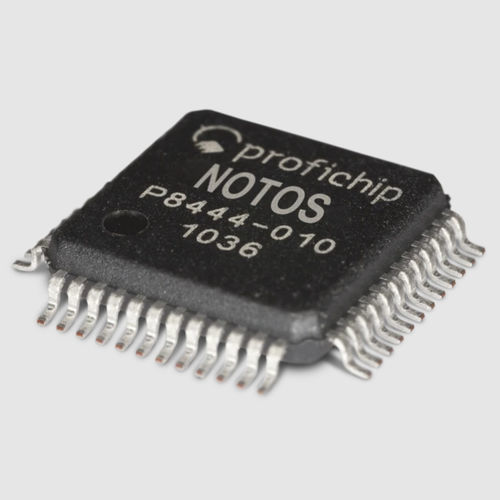

Puce numérique NOTOS

analogique

La technologie SliceBus 2.0 a été créée pour offrir de nombreuses fonctionnalités supplémentaires, dans un petit cadre sensible au prix. Caractéristiques principales : Fonctionnement synchrone à l'horloge possible dans la plage de la nanoseconde Résistance de terminaison LVDS intégrée Transmission asynchrone de données en série à 192 Mbit/s sur une physique LVDS point à point Nombreuses fonctions incluses pour les modules E/S disponibles (voir ci-dessous dans les segments spécifiques) Informations de base sur le SliceBus : Jusqu'à 64 stations esclaves (nœuds) Ligne d'alarme supplémentaire pour l'initialisation et les communications d'événements asynchrones entre le nœud et le maître Détection complète du système à partir du maître SliceBus sans information externe sur la configuration du module Mécanisme de détection des erreurs : Code CRC avec distance de Hamming 4 pour chaque télégramme (toutes les erreurs de 3 bits sont détectées) Fonction chien de garde à l'intérieur de chaque nœud pour l'observation du maître du SliceBus "Arrêt automatique en cas de dysfonctionnement du maître du SliceBus Statistiques sur les tentatives de transmission pour une détection précoce des problèmes de transmission éventuels Synchronisation du temps : Horloge nanoseconde synchronisée pour chaque nœud : Option de synchronisation d'horloge de SliceBus Master à SliceBus Master via différents protocoles (PROFIBUS® DP-V2, PROFINET®, EtherCAT®, etc.) Fonctions technologiques : Fonction E/S standard : 8 E/S numériques ou jusqu'à 32 E/S avec registre à décalage Fonction de filtrage des entrées numériques intégrée Signalisation d'événements asynchrones avec horodatage à la nanoseconde pour les nœuds avancés Deux compteurs avancés avec suréchantillonnage AB, verrouillage, réinitialisation, sortie, hystérésis, valeur de comparaison, répétitif/sans fin Comptage et informations supplémentaires sur l'horodatage : Fonction SSI avec informations d'horodatage (calculs de vitesse : différence compteur/temps) Modulation de largeur d'impulsion avec une résolution de 20 ns
