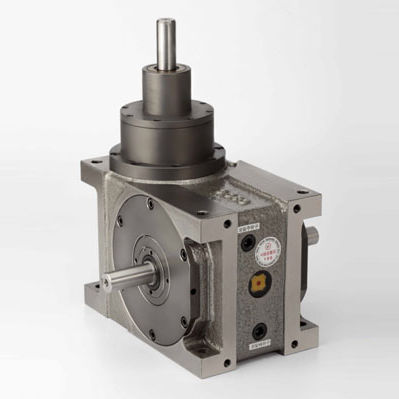

Indexeur oscillateur CHT series

à camepour machinesvertical

Série CHT Description Les produits de la série CHT se composent d'une came à galet de grand diamètre et d'une came à gorge. Lorsque l'arbre d'entrée tourne, son arbre de sortie produit à la fois un mouvement rotatif et un mouvement vertical ou horizontal simultané. Cette unité est facilement et simplement applicable au mouvement'pick & place' en tant que manipulateur de pièces, ce qui lui permet de se combiner avec une plus grande diversité de table de temps, de degré de rotation et de distance de transfert que les autres entraînements à engrenages à rouleaux. Caractéristiques 1. Différentes tailles Large gamme de distance axiale (arbre à arbre) de 80~140mm. 2. Mouvement de sortie diversifié et nombre d'arrêts Travaux multiples applicables tels que 2~6 butées, course de 5~50mm, degré d'oscillation de 30°~180° 3. Applications Applicable à différents types de machines automatisées universelles, et permet une conception simple pour des équipements complexes.
