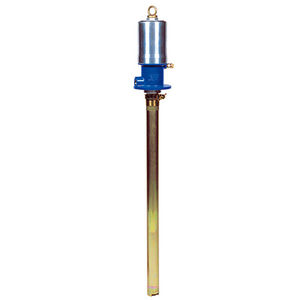

Pompe à piston DR-50A3, SH-50A3

à huileélectriquesemi-immergée

La pompe pneumatique de Yamada est un type de échange pompe qui est conduit par l'air comprimé. La pompe se compose d'une section de moteur d'air pour conduire pompe et une pompe inférieure pour pomper le matériel suivant les indications du Fig. 1 à la droite. Quand le compresseur alimente l'air comprimé au moteur d'air, le piston d'air commence le mouvement d'échange haut/bas au moyen de la fonction de l'élément mécanisme de changement d'air. Cette fonction est transmise au piston de la pompe inférieure par bielle dont relie le piston d'air du moteur d'air au piston la pompe inférieure, et lui donne le mouvement d'échange haut/bas. Le matériel est pompé dans la pompe inférieure par l'échange haut/bas mouvement du piston de la pompe inférieure et déchargé par pression de le port de décharge.
