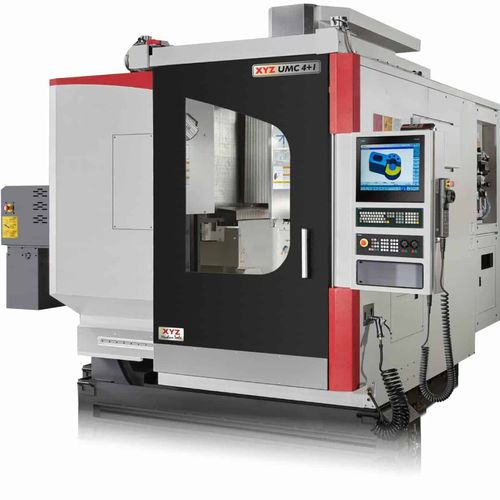

Fraiseuse CNC 5 axes XYZ UMC 4+1

verticaleà table rotativeBT 40

Après l'introduction et le succès de l'UMC-5X, nous avons eu de nombreuses conversations avec des clients qui, tout en voyant les avantages d'un mouvement simultané sur cinq axes, ne pouvaient pas justifier l'investissement. Cela a conduit directement à la création de l'UMC 4+1, dont le prix de départ est inférieur à 130 000 £, soit une économie d'environ 30 000 £ par rapport à l'UMC-5X, ce qui constitue une entrée très compétitive dans l'usinage à cinq axes pour ceux qui n'ont pas besoin d'un fonctionnement simultané à cinq axes. L'UMC 4+1 de XYZ partage la même enveloppe d'usinage que l'UMC-5X, avec des courses d'axe de 600 x 600 x 500 mm (XYZ) et une table rotative de type tourillon de 600 mm qui a une vitesse de rotation de 90 tours/minute et une capacité de charge de 600 kg. Les clients peuvent choisir une broche en ligne de 12 000 ou 15 000 tours/minute ou une unité motorisée pouvant atteindre 24 000 tours/minute. La commande est assurée par le célèbre système Siemens 828D Shopmill, doté d'une interface à écran tactile de 15 pouces. Equipement standard -Commande Siemens 828D 15″ à écran tactile -Usinage multi-faces -Heidenhain RCN238 High Res Rotary Scale Encoder on Pivot Centre +-5 Seconds of Arc -DCM - Contrôle dynamique des collisions -TSC - Compensation thermique de la broche -SVS - Supervision des vibrations de la broche -Pistolet d'arrosage -Convoyeur et bac à copeaux -arrosage de la broche à 20 bars Équipement en option Robot pour fonctionnement automatique Boule de référence pour Traori/Kinematic (réglage du point de référence) Arrosage à travers la broche avec une pompe à haute pression (70 bar) Palpeur de réglage de la pièce Palpeur de réglage d'outil Cinématique Le réglage du point de pivot de l'axe d'inclinaison "A" et du centre de rotation de l'axe rotatif "C" est essentiel pour l'exactitude et la précision des pièces usinées.
