Module d'extension de bus X-17s™

pour relaisde sécuritéd'E/S

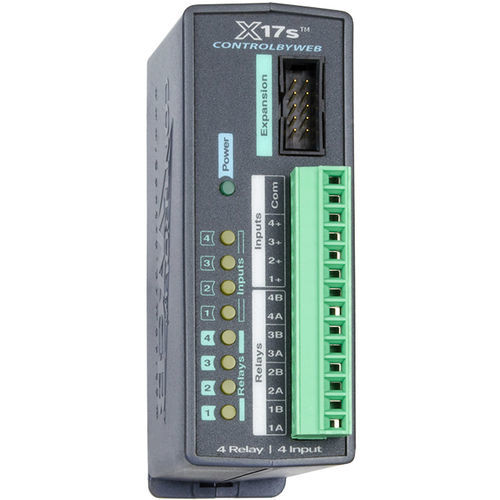

Le module d'extension X-17s™ est utilisé conjointement avec un contrôleur X-400 ou X-600M. Le X-17s est un module multifonction doté de quatre relais et de quatre entrées numériques à isolation optique. Un ou plusieurs modules d'expansion X-17s peuvent être connectés à un contrôleur X-400 ou X-600M à l'aide d'un câble plat qui fournit à la fois l'alimentation et les communications. Les quatre relais ont des contacts de forme A (SPST) et peuvent être utilisés pour contrôler des charges modérées telles que des électrovannes, des alarmes et des voyants lumineux. Les entrées isolées conviennent aux environnements industriels et permettent de séparer électriquement le système de mise à la terre de l'équipement surveillé et les circuits basse tension du X-17s. Le X-17s est doté d'un coprocesseur interne qui offre des fonctions améliorées, notamment le comptage d'impulsions, la durée d'impulsion, le temps d'impulsion accumulé et les mesures de fréquence. Les quatre entrées ont des mesures séparées. Des temporisateurs de rebond programmables permettent de filtrer les glitches et les impulsions courtes. Le X-400 ou le X-600M et le X-17s constituent un moyen simple, souple et fiable de surveiller des capteurs et des dispositifs de contrôle sur un réseau. Le X-17s convient aux systèmes de sécurité, aux portes de congélateur, aux interrupteurs d'éclairage et aux compteurs d'eau, ainsi qu'aux charges modérées telles que les électrovannes, les alarmes et les voyants lumineux. Caractéristiques Quatre relais isolés (SPST) Fonctions de relais : Marche Arrêt Impulsion Quatre entrées numériques isolées optiquement (commun négatif) Fonctions d'entrée : État marche/arrêt Nombre d'impulsions Durée d'impulsion Temps d'impulsion cumulé Fréquence Alimenté par le bus d'expansion - aucune connexion d'alimentation séparée n'est nécessaire Huit LED pour les entrées et les sorties Connecteur terminal amovible
