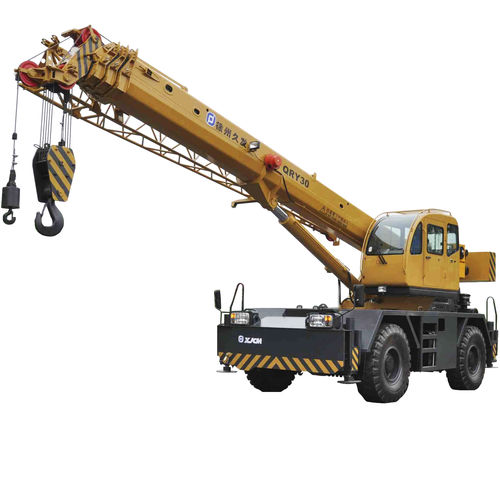

Grue mobile RT30

télescopiquepour terrain difficilepour applications lourdes

Notes : Explications sur le levage de la charge 1) La valeur de la charge nominale de levage indiquée dans le tableau est la capacité de levage maximale lorsque la grue est posée sur un sol solide et plat. La charge ne doit pas dépasser 75 % de la charge de basculement ; 2) La charge de levage nominale totale indiquée dans le tableau comprend le poids du crochet et des élingues ; 3) Le rayon de travail indiqué dans le tableau est la valeur réelle, y compris la déformation de la flèche, de sorte que l'opération de levage doit être effectuée en fonction du rayon de travail. 4) 75 % de la charge de basculement tient compte de la force 6 du vent, c'est-à-dire que l'opération de levage peut toujours être effectuée avec des stabilisateurs complètement déployés lorsque la pression du vent atteint 125N/m2, mais l'opération de levage avec des pneus ou le déplacement avec une charge sont interdits. Spécifications de performance de la RT30 1. Superstructure 1) CADRE (Tableau à bascule) Anti-torsion, anti-fatigue, en acier à haute résistance, construction soudée et démontable contrepoids, connexion au châssis du camion par une couronne d'orientation à une rangée de billes conçue pour 360 degrés rotation continue de l'anneau. 2) DISPOSITIF D'ORIENTATION Moteur hydraulique à piston axial entraîné par un réducteur de vitesse planétaire. Rotation continue à 360°. Avec d'un engrenage planétaire. Couronne d'orientation à billes à quatre points de contact. Frein hydraulique (frein statique à ressort), balancier vitesse : 2rpm. Moteur : Moteur à déplacement fixe à pistons axiaux 3) COURONNE D'ORIENTATION Type : couronne d'orientation à une rangée de billes à quatre points de contact, en tant que liaison de la superstructure et de la porteur, balancement à 360°.
