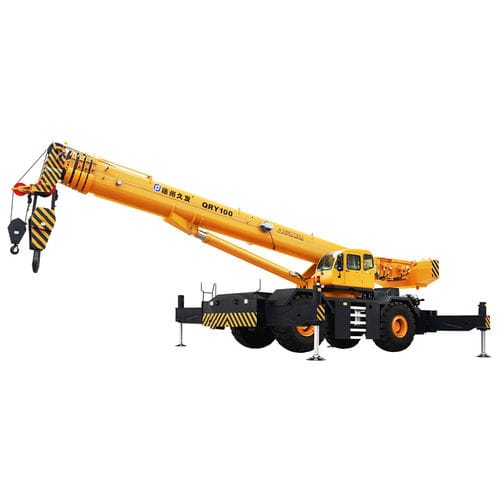

Grue mobile RT100

à flèchetélescopiquepour terrain difficile

Notes : Explications sur le levage de la charge 1) La valeur de la charge de levage nominale indiquée dans le tableau est la capacité de levage maximale lorsque la grue est réglée sur un terrain solide et plat. La charge ne doit pas dépasser 75 % de la charge de basculement ; 2) La charge de levage nominale totale indiquée dans le tableau comprend le poids du crochet et des élingues ; 3) Le rayon de travail indiqué dans le tableau est la valeur réelle, y compris la déformation de la flèche, de sorte que l'opération de levage doit être effectuée en fonction du rayon de travail. 4) 75 % de la charge de basculement tient compte de la force 6 du vent, c'est-à-dire que l'opération de levage peut toujours être effectuée avec des stabilisateurs complètement déployés lorsque la pression du vent atteint 125N/m2, mais l'opération de levage avec des pneus ou le déplacement avec une charge sont interdits. EXPLICATIONS SUR LA STRUCTURE DU SYSTÈME 1.BOOM Flèche télescopique 5 sections à pleine puissance, ordonnée et synchronisée, de type boîte ronde en U. Le système de synchronisation se compose de deux vérins de télescope, de deux ensembles de câbles d'extension et de câbles de rétraction, l'un contrôlant les flèches de deux sections, l'autre les flèches de trois sections, et les troisième, quatrième et cinquième flèches terminent le télescope synchronisé par des câbles d'extension et de rétraction. Les sections du télescope de la flèche sont supportées par des glissières en nylon. Longueur entièrement rétractée --12.1m Longueur entièrement déployée -- 46,5m Vitesse d'extension -- 200s Diamètre de la racine -- 395mm ÉLÉVATION DES BOOMS Angle de la rampe -- 10°~78 Vitesse d'augmentation de la rampe --10°~78°，170s 2.JIB Flèche à deux étages de type "swing around" avec triple déport (type "tile"), avec un seul réa en tête de foc. La partie supérieure de la flèche est télescopique et s'étend du côté droit de la partie inférieure de la flèche. Longueur -- 10,68-18,68m Compensation -- 0°，30°
