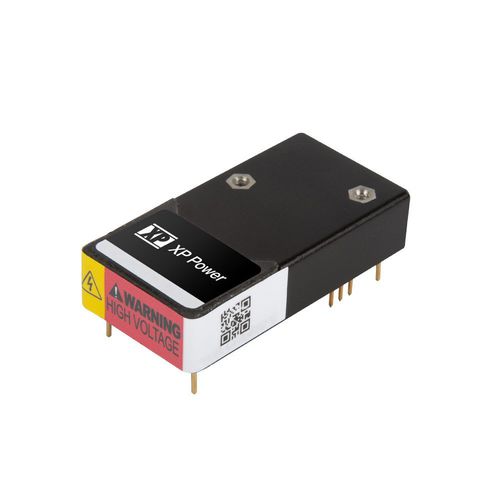

Convertisseur DC/DC haute tension FS series

isolérobusteà sortie double

La série FS est un convertisseur CC proportionnel isolé en CC haute tension offrant une conception robuste et des caractéristiques améliorées pour une excellente fiabilité à long terme. Un oscillateur résonnant propriétaire, à ondes quasi-sinusoïdales, produit une haute tension propre avec une faible ondulation inhérente, de faibles EMI/RFI, un faible courant d'ondulation d'entrée et de faibles émissions conduites. La température du transformateur interne et la tension d'entrée sont surveillées activement par des circuits de supervision et transmises à un circuit d'arrêt, ce qui permet d'éviter les pannes dues à une tension d'entrée excessive ou à une surchauffe. Cette série se caractérise par une isolation galvanique robuste de la haute tension entre l'entrée et la sortie, évaluée de manière conservatrice à +/-2,5kV + Vout avec moins de 100pF de capacité de couplage et moins de 100nA de courant de fuite. La robustesse et la haute fiabilité ont été conçues dans chaque modèle en incorporant une limitation du courant de surtension d'arc de sortie et une protection contre les courts-circuits. CARACTÉRISTIQUES Tension de sortie proportionnelle à l'entrée Faible tension d'allumage : 2,5kVDC Protection contre les arcs et les courts-circuits Protection contre la surchauffe et la surtension, arrêt automatique Profil bas de 0,5" MTBF> 840khrs -température de fonctionnement du boîtier de 25°C à +75°C -option de plage de fonctionnement étendue de 55°C à +85°C garantie de 3 ans
