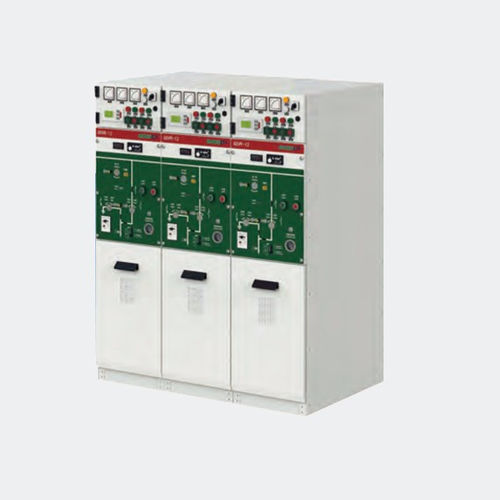

Unité principale à anneau à isolation solide blindée GSVR-12 series

secondaireprimaireAC

1. - Boîtier de contrôle secondaire 2. - Dispositif de protection intégré à l'ordinateur 3. - Indicateur de potentiel L'indicateur de potentiel indique si la douille est en vie ou non. Trois prises situées sous l'indicateur lumineux peuvent être utilisées lors de la phase de contrôle secondaire. L'indicateur de potentiel peut être complété par un bouton poussoir pour prolonger la durée de vie. 4. - Trou de chargement du ressort Faire tourner l'arbre du mécanisme de chargement à l'aide d'une poignée pour charger le mécanisme de fonctionnement de l'interrupteur principal 5. - Cadenas à ressort Le trou de chargement du ressort peut être couvert par la plaque de cadenas liée au dispositif de verrouillage et l'insertion d'une poignée de manœuvre n'est possible qu'en tournant le dispositif de cadenas. Un cadenas ajouté peut empêcher toute personne non autorisée de faire un usage abusif. 6. - Compteur Le compteur indique la fréquence d'ouverture et de fermeture du mécanisme de fonctionnement de l'interrupteur principal. 7. - Cadenas pour sectionneur/interrupteur de mise à la terre L'orifice de manœuvre du sectionneur/interrupteur de mise à la terre peut être couvert par la plaque de cadenas liée au dispositif de verrouillage et l'insertion d'une poignée de manœuvre n'est possible qu'en tournant le dispositif de cadenas. Un cadenas ajouté peut empêcher toute personne non autorisée de faire un usage abusif. 8. Orifice de manœuvre du sectionneur de terre Pour ouvrir et fermer le sectionneur de terre, il faut tourner l'arbre de manœuvre du sectionneur de terre à l'aide d'une poignée de manœuvre. 9. - Verrou électromagnétique du sectionneur de terre L'utilisation du sectionneur de terre n'est possible que lorsque le sectionneur n'est pas chargé. 10. Verrouillage du compartiment à câbles Faire glisser la poignée vers le haut et vers le bas pour ouvrir ou fermer la porte du compartiment des câbles. 11. Compartiment à câbles Le compartiment à câbles, équipé de bagues de raccordement conformes à la norme DIN 47636, est relié aux câbles d'arrivée ou de départ par l'intermédiaire de tous les câbles isolés et entièrement blindés
