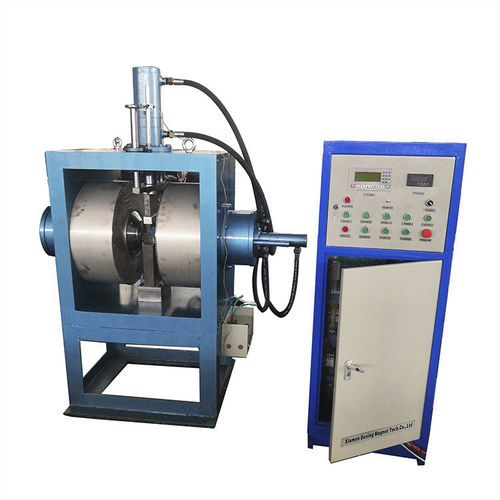

Presse hydraulique DXP15-250

manuelleélectriquede formage

La procédure d'action en mode automatique est la suivante : (les actions entre parenthèses sont des opérations manuelles) (Le moule de chargement est placé entre les deux têtes polaires avec l'écartement réglé, et appuyer sur la touche "Cycle") → Le cylindre latéral entre dans le moule de serrage → L'orientation commence et atteint le maximum → Le cylindre supérieur est enfoncé → Maintien de la pression → Démagnétisation → Le cylindre supérieur remonte → Retrait du cylindre latéral → (prendre le moule). Le trou d'ancrage 4-Φ26, doit être fixé, et doit être nivelé fondamentalement. La disposition est organisée en fonction de la surface au sol de la machine et du site réel. La disposition générale est la suivante : la station hydraulique se trouve à l'arrière droit du moteur principal et l'armoire de commande électrique se trouve devant le côté droit du moteur principal. La ligne d'alimentation électrique doit être triphasée + ligne zéro + fil de terre. Le commutateur pneumatique et le diamètre du fil sont sélectionnés en fonction de la puissance totale. La valeur recommandée est la suivante : interrupteur pneumatique de 100 A, ligne de phase de 10 mm². Le système hydraulique nécessite environ 170 kg d'huile hydraulique anti-usure 46 #, qui est ajoutée par le filtre situé au-dessus du couvercle du réservoir d'huile. L'électroaimant et la station hydraulique de la machine sont équipés de refroidisseurs, qui peuvent fonctionner en continu uniquement en connectant l'eau de circulation de refroidissement；le diamètre extérieur des buses d'entrée et de sortie de l'eau de circulation de refroidissement sont tous Φ26 ; toute l'eau d'entrée et de sortie se trouve sous le côté arrière du moteur principal. Cette machine est composée de trois parties : le moteur principal, la commande électrique et la pression hydraulique.
