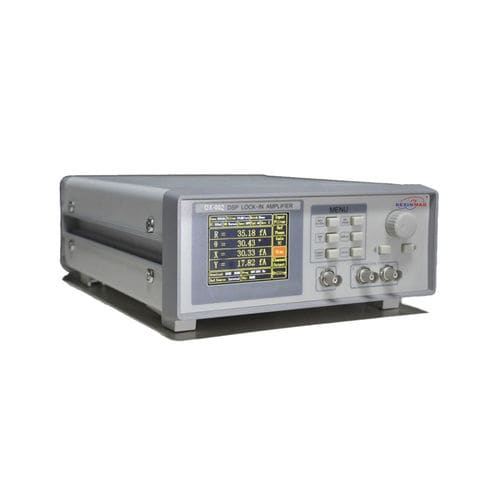

Amplificateur lock-in DXA-002

de signaldifférentielnumérique

Canal d'entrée Le DXA-002 détecte un signal d'entrée en mode asymétrique ou différentiel. Avec un préamplificateur à très faible bruit, le bruit d'entrée est aussi bas que 9 nV/√Hz@997 Hz. L'impédance d'entrée est de 10 MΩ et la sensibilité de la tension d'entrée à pleine échelle va de 1 nV à 1 V. En outre, le DXA-002 peut être utilisé pour la mesure du courant avec des gains de 10^6 ou 10^8 V/A. Deux filtres de ligne (50/60 Hz et 100/120 Hz) sont conçus pour éliminer les interférences de fréquence de puissance. Un amplificateur de gain programmable est utilisé pour ajuster la réserve dynamique du système, de sorte que le DXA-002 peut conserver une réserve dynamique élevée de 120 dB. Canal de référence Le signal de référence peut fonctionner en mode externe ou en mode interne. En mode interne, un oscillateur interne précis et stable génère une onde sinusoïdale comme référence interne qui est multipliée par le signal d'entrée. Ce signal interne est dépourvu de tout bruit de phase. Grâce à la technique de déphasage numérique, la résolution de phase du signal de référence est de 0,01 degré. Le DXA-002 peut travailler à n'importe quelle fréquence fixe de 50 mHz à 120 kHz dans ce mode. En mode externe, le signal de référence peut être une onde sinusoïdale, une impulsion TTL ou une onde carrée. Le front montant ou descendant du signal de référence externe déclenche la boucle de verrouillage de phase (PLL) pour verrouiller le signal externe. Basé sur la fréquence du signal de référence, le DXA-002 peut détecter les harmoniques du signal d'entrée. La fréquence maximale du signal harmonique peut atteindre 32 767 fois la fréquence fondamentale, et la fréquence harmonique maximale ne peut pas dépasser la fréquence de fonctionnement maximale de l'instrument de 120 kHz.
