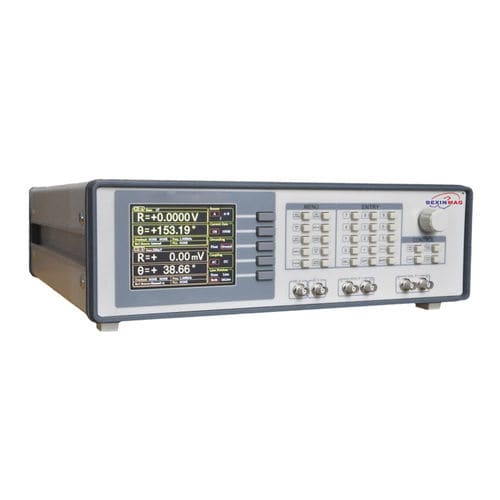

Amplificateur lock-in DXA-001

de signaldifférentielanalogique

Canal d'entrée Avec le préamplificateur analogique à faible bruit, l'entrée de signal de la DXA-001 peut être commutée pour fonctionner en mode de tension simple ou différentielle, et le bruit d'entrée est de 10 nV/√Hz. L'impédance d'entrée est de 10 MΩ et la sensibilité de la tension d'entrée à pleine échelle va de 1 nV à 1V. En outre, le DXA-001 peut également être utilisé pour les mesures de courant avec des gains de courant variables de 10^6 ou 10^8 V/A. Deux filtres de ligne (50/60 Hz et 100/120 Hz) sont conçus pour éliminer les interférences liées à la ligne. L'amplificateur de gain programmable est fourni pour ajuster la réserve dynamique du système en fonction de la magnitude du signal d'entrée, de sorte que le DXA-001 a une grande réserve dynamique inhérente jusqu'à 100dB. Le taux d'échantillonnage de 312.5KSPS est déterminé par un convertisseur A/D 24-bit de précision et un filtre spécifique est conçu pour éviter l'aliasing. Canal de référence Afin de fournir un signal de référence au DXA-001, une onde sinusoïdale ou carrée appliquée de manière externe, ou sa propre source de référence synthétisée en interne, peut être utilisée. Lorsque l'instrument est réglé sur le mode de référence interne, l'oscillateur interne stabilisé de précision et l'algorithme de synthèse numérique sont utilisés pour générer une sortie sinusoïdale qui multiplie le signal d'entrée, il n'y a pratiquement pas de bruit de phase de référence lorsque l'on choisit le mode de référence interne.
