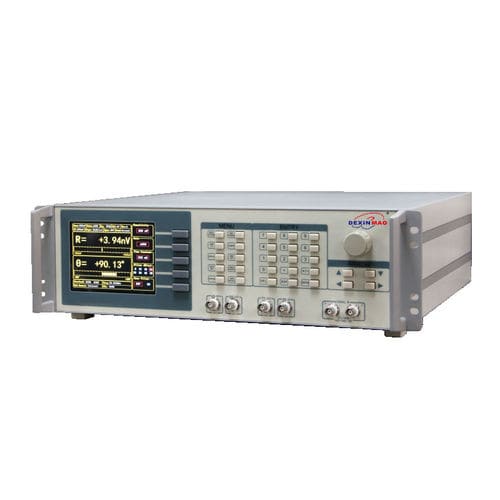

Amplificateur lock-in DXA-004
de signaldifférentielanalogique

amplificateur lock-in
amplificateur lock-in
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de signal
Fonction secondaire
différentiel
Autres caractéristiques
numérique, DC, à faible bruit, de précision, analogique, à gain programmable, lock-in
Tension

Max: 240 V

Min: 100 V

Courant

30 mA

Puissance

60 W

Fréquence

Max: 60 000 000 Hz

Min: 0,001 Hz

Description

Fréquence : DC à 60MHz ; Constantes de temps : 30ns à 4,4ks ; Réserve dynamique : >120 dB ; Sensibilité à pleine échelle : 1 nV à 1 V ; Mesure d'harmoniques multiples ; Bruit faible à 6nV// √Hz ; Ecran couleur de 5,6 pouces. Canal d'entrée Avec le préamplificateur analogique à faible bruit, l'entrée de signal du DXA-004 peut être commutée pour fonctionner en mode de tension simple ou différentielle, et le bruit d'entrée est de 6 nV/√Hz@100 kHz. L'impédance d'entrée est de 50 Ω ou 10 MΩ et la sensibilité de la tension d'entrée à pleine échelle va de 1 nV à 1V. Deux filtres de ligne (50/60 Hz et 100/120 Hz) sont conçus pour éliminer les interférences liées à la ligne. L'amplificateur de gain programmable permet d'ajuster la réserve dynamique du système en fonction de la magnitude du signal d'entrée, de sorte que le DXA-004 dispose d'une réserve dynamique intrinsèquement importante allant jusqu'à 120dB. Le taux d'échantillonnage de 250MSPS est déterminé par un convertisseur A/D de précision à 14 bits et un filtre spécifique est conçu pour éviter l'aliasing. Canal de référence Afin de fournir un signal de référence au DXA-004, une onde sinusoïdale ou carrée appliquée de manière externe, ou sa propre source de référence synthétisée en interne, peut être utilisée. Lorsque l'instrument est réglé sur le mode de référence interne, l'oscillateur interne stabilisé avec précision et l'algorithme de synthèse numérique sont utilisés pour générer une sortie sinusoïdale qui multiplie le signal d'entrée, il n'y a pratiquement pas de bruit de phase de référence lorsque l'on choisit le mode de référence interne.

---
