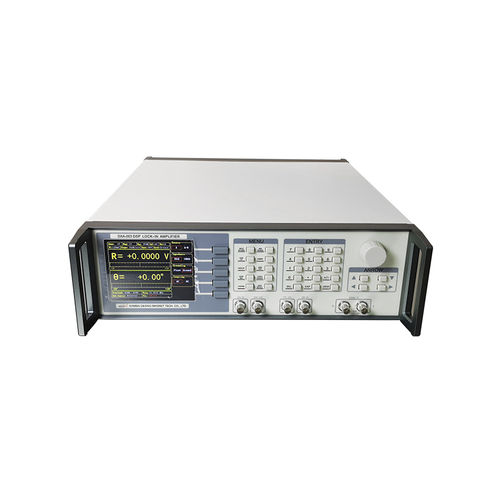

Amplificateur lock-in DXA-003

de signaldifférentielanalogique

Fréquence : DC à 10MHz ; Constantes de temps : 30ns à 4,4ks ; Réserve dynamique : >120 dB ; Sensibilité à pleine échelle : 1 nV à 1 V ; Bruit faible jusqu'à 6nV// √Hz ; Scope, Analyseur de spectre ; Contrôleur PID, Modulation AM. Canal d'entrée Avec le préamplificateur analogique à faible bruit, l'entrée de signal du DXA-003 peut être commutée pour fonctionner en mode de tension simple ou différentiel, et le bruit d'entrée est de 6 nV/√Hz@100 kHz. L'impédance d'entrée est de 50 Ω ou 10 MΩ et la sensibilité de la tension d'entrée à pleine échelle va de 1 nV à 1V. Deux filtres de ligne (50/60 Hz et 100/120 Hz) sont conçus pour éliminer les interférences liées à la ligne. L'amplificateur de gain programmable permet d'ajuster la réserve dynamique du système en fonction de la magnitude du signal d'entrée, de sorte que le DXA-003 dispose d'une réserve dynamique intrinsèquement importante allant jusqu'à 120dB. Le taux d'échantillonnage de 250MSPS est déterminé par un convertisseur A/D de précision de 14 bits et un filtre spécifique est conçu pour éviter l'aliasing. Canal de référence Afin de fournir un signal de référence au DXA-003, une onde sinusoïdale ou carrée appliquée de manière externe, ou sa propre source de référence synthétisée en interne, peut être utilisée. Lorsque l'instrument est réglé sur le mode de référence interne, l'oscillateur interne stabilisé avec précision et l'algorithme de synthèse numérique sont utilisés pour générer une sortie sinusoïdale qui multiplie le signal d'entrée, il n'y a pratiquement pas de bruit de phase de référence lorsque l'on choisit le mode de référence interne. Grâce à la technique de déphasage numérique, la phase du signal de référence peut être ajustée avec une résolution de 0,001°.
