Système de mesure effet Hall DX-1000H

de concentricitérésistivitétotalement automatique

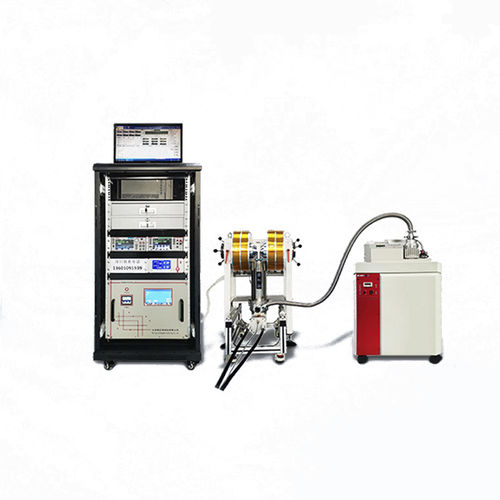

Le dispositif de mesure de Hall à haute température DX-1000H comprend un électro-aimant, une pompe à vide, une chambre à vide à haute température, un gaussmètre, une source de courant constant, une source de courant pour l'électro-aimant, un régulateur de température, un ordinateur et un logiciel. Principe de fonctionnement du dispositif de mesure de Hall à haute température DX-1000H - La source de courant de l'électro-aimant fournit du courant à l'électro-aimant pour générer un champ magnétique ; - Le gaussmètre mesure la valeur du champ magnétique uniforme généré par l'électro-aimant ; - D'une part, la source de courant constant fournit le courant de test à l'échantillon pour le test de l'effet Hall, et d'autre part, elle est utilisée pour mesurer la tension de Hall renvoyée par l'échantillon ; - L'échantillon à tester est placé dans une chambre à vide à haute température, fixé par une colle à haute température, et utilisé comme quatre points de test ; - L'échantillon à tester est placé dans une chambre à vide à haute température, fixé par de la colle à haute température et utilisé en quatre points de test ; il y a quatre fils de la chambre à vide à haute température, dont deux sont connectés au régulateur de température pour la mesure et le contrôle de la température, l'autre est le fil de la sonde à haute température connecté au compteur de Gauss, et l'autre est connecté au fil de connexion de l'échantillon de Hall à la source de courant constant ; - L'ordinateur est connecté à un gaussmètre, à un régulateur de température, à une source de courant constant et à une source de courant électromagnétique, et le logiciel contrôle les valeurs de courant et de champ magnétique passant à travers l'échantillon mesuré, et obtient la valeur de la tension mesurée. Matériaux testables du dispositif de mesure de Hall : - Matériaux semi-conducteurs : SiGe, SiC, InAs, InGaAs, InP, AlGaAs, HgCdTe et matériaux ferrites, etc ;
