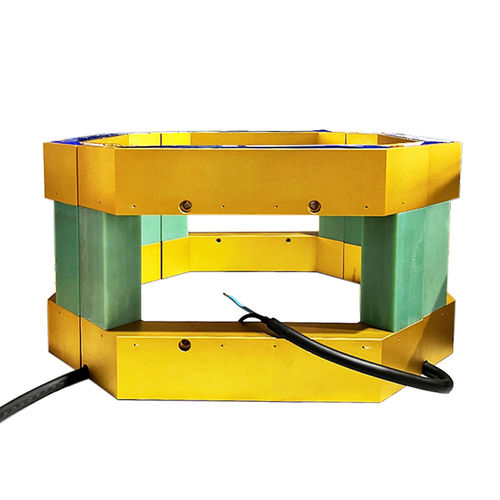

Bobine de Helmholtz AC

magnétiqueà fréquencesur mesure

La bobine de champ magnétique à fréquence industrielle est conçue pour le test d'immunité au champ magnétique à fréquence industrielle et est conforme à la norme GB/T 17626.8. Les bobines de champ magnétique à fréquence industrielle doivent produire une intensité de champ magnétique correspondant au niveau de test sélectionné et à l'uniformité spécifiée. L'intensité du champ magnétique peut atteindre 2 kA/m, et l'intensité du champ magnétique peut être personnalisée. La bobine de fréquence conçue et fabriquée par notre société est faite d'un matériau non métallique non magnétique, et sa section transversale et sa structure mécanique sont stables, ce qui permet de stabiliser la bobine pendant le test. Les bobines sont dimensionnées pour entourer l'EUT (en trois orientations mutuellement perpendiculaires). La personnalisation de différentes tailles de bobines de fréquence de puissance en fonction de la taille de l'EUT peut produire un champ magnétique uniforme dans tout le volume du banc ou de l'équipement vertical avec une déviation de ±3 dB. Pour les petits appareils tels que les émetteurs programmés (moniteurs d'ordinateurs, wattheures, etc.), les bobines d'induction de taille standard sont carrées avec des côtés de 1 m ou rondes avec un diamètre de 1 m. Les bobines carrées standard ont un volume de zone d'essai de 0,6m*0,6m*0,5m. Lorsque des équipements de plus grand volume doivent être testés, des bobines doubles de taille standard peuvent être utilisées avec un volume de zone d'essai de 0,6m*0,6m*1,0m. Afin de permettre trois essais verticaux de champ magnétique, la bobine peut être tournée de 90 degrés à 360 degrés, et la table d'échantillonnage peut être tournée de 360 degrés. Les exigences particulières pour les bobines de champ magnétique à fréquence industrielle peuvent être personnalisées.
