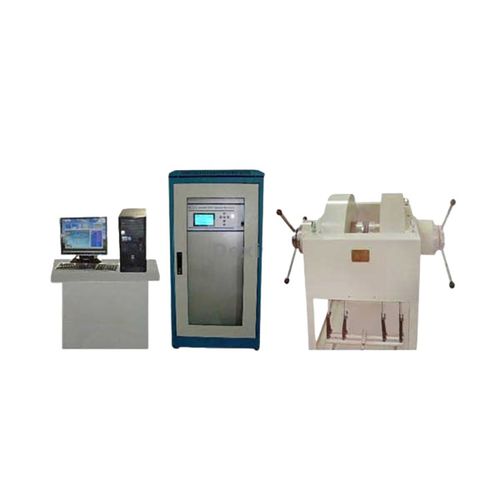

Système de mesure pour materiaux magnétostrictifs DXSS-2020

Le système de mesure multiparamétrique des matériaux magnétostrictifs DXSS-2020 est un dispositif qui mesure les paramètres magnétiques des matériaux (tels que ldc -Hdc, Bdc-Hdc, lac-Hac, Bac-Hac, Zac-f, Hcb, Hcj, Br et BHmax, etc. ) changent en fonction du champ magnétique CA et CC appliqué. Le système est composé d'un électro-aimant, d'une alimentation électrique pour électro-aimant, d'un fluxmètre, d'un gaussmètre, d'une jauge de contrainte, d'une bobine de Helmholtz, d'un testeur d'impédance, d'une alimentation électrique à fréquence audio, d'un système d'acquisition de données, d'un sac de pression, d'un ordinateur et d'une imprimante laser. - Le champ magnétique continu classifie sept gammes à pleine échelle, à savoir 0,5 kOe, 1 kOe, 2 kOe, 4 kOe, 8 kOe, 16 kOe et 32 kOe, la résolution la plus élevée allant jusqu'à 0,1Oe. - La gamme de champs magnétiques AC est de 320 Oe et sa résolution est de 0,01 Oe. - Les déformations en courant alternatif et en courant continu sont classées en neuf gammes à pleine échelle, à savoir 32000με, 16000με, 8000με, 4000.0με, 3200.0με, 1600.0με, 800.0με, 400.0με et 320.00με, la résolution la plus élevée allant jusqu'à 0,01με. - La plage de flux magnétique en courant continu est de 32,0 mWb, et sa résolution la plus élevée va jusqu'à 0,001 mWb. - La fréquence de l'alimentation en fréquence audio peut être réglée en continu de 30Hz à 10kHz, et la puissance de sortie maximale est de 500W. Il est utilisé en conjonction avec l'unité de mesure de l'impédance, et la courbe caractéristique de l'impédance de l'échantillon avec la fréquence peut être obtenue, et les paramètres de perméabilité incrémentielle μ33, de coefficient piézomagnétique d33, de coefficient élastique S33, et de coefficient de couplage électromécanique axial K33, etc. peuvent être calculés par le logiciel d'adaptation.
