Générateur de champ magnétique DXHC25-100

de champ électromagnétiquecontrôlé par ordinateur

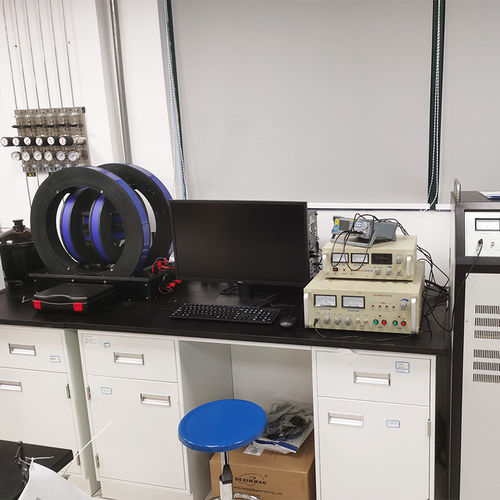

Les systèmes de contrôle du champ magnétique sont généralement divisés en systèmes à électro-aimant et systèmes à bobine de Helmholtz. Ils peuvent fournir la fréquence et le champ magnétique maximal requis par les clients. La plate-forme de contrôle du champ électromagnétique est principalement composée de bobines de Helmholtz, d'un compteur de Gauss programmé et d'une alimentation électrique. Ces dispositifs sont connectés à l'ordinateur par un câble série et contrôlent ensuite le système par le biais du logiciel supérieur de l'ordinateur. Composition du système : Bobine de Helmholtz : Un champ magnétique alternatif d'une certaine fréquence peut être divisé en une, deux et trois dimensions Alimentation : Générateur de signaux + amplificateur de puissance, la fréquence et la forme d'onde sont réglables ; alimentation avec une forme d'onde unique (généralement sinusoïdale), fréquence réglable Gaussmètre : mesure de l'intensité des champs magnétiques alternatifs et continus, avec interface de sortie analogique, peut être connecté à un oscilloscope pour observer la forme d'onde Logiciel de contrôle : fréquence du champ magnétique en courant alternatif et valeur secondaire réglables, et surveillance en temps réel des variations du champ magnétique, du pic du champ magnétique, de la fréquence et d'autres paramètres peuvent être observés. Paramètres de la bobine de Helmholtz Rayon : 250 mm Champ magnétique central : 100Gs Diamètre de la zone d'uniformité : 160 mm ; degré d'uniformité de la zone : 5% Diamètre de la zone d'uniformité : 125 mm ; degré d'uniformité de la zone : 1% Diamètre de la zone d'uniformité : 40 mm ; degré d'uniformité de la zone : 0.5% Poids approximatif : 50 kg
