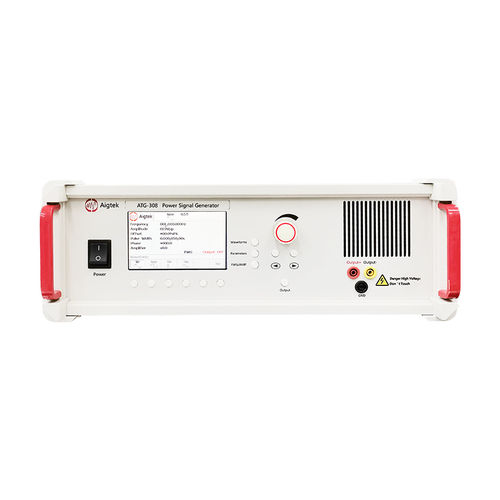

Générateur de signal ATG-308
d'impulsionsavec affichage intégré

Générateur de signal - ATG-308 - Xi'an Aigtek Electronic Technology Co., Ltd. - d'impulsions / avec affichage intégré
Générateur de signal - ATG-308 - Xi'an Aigtek Electronic Technology Co., Ltd. - d'impulsions / avec affichage intégré
Générateur de signal - ATG-308 - Xi'an Aigtek Electronic Technology Co., Ltd. - d'impulsions / avec affichage intégré - image - 2
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
de signal, d'impulsions
Autres caractéristiques
avec affichage intégré

Description

Forme de sortie:Sortie différentielle Il peut émettre des ondes sinusoïdales, des ondes carrées, des ondes triangulaires et des ondes d'impulsion Le signal d'entrée peut être intégré ou externe Amplitude de sortie : 0-180Vp-p (±90Vp) Courant de sortie maximum : 8Ap Bande passante(-3dB) DC~30kHz L'ATG-308 est un générateur de signaux de puissance idéal qui peut produire des ondes sinusoïdales, des ondes carrées, des ondes triangulaires et des ondes pulsées. Tension de sortie maximale 180Vp-p (±90V), courant de crête de sortie 8Ap. La puissance de sortie maximale est de 720 Wp. Le signal d'entrée peut être une source de signal intégrée et une source de signal externe pour réaliser une amplification parfaite du signal. Entrée L'entrée du signal externe est une interface BNC. Lorsque le signal est intégré à l'entrée, il s'agit du mode générateur de signal de puissance, il suffit de régler les paramètres tels que la forme d'onde, la fréquence et la tension ; lorsque le signal est accessible de l'extérieur, il s'agit du mode amplificateur, la résistance d'entrée est de 5kΩ, la résistance de sortie peut être commutée et le signal peut être amplifié en réglant le gain de tension. Sortie L'interface de sortie est une borne banane ; la tension de sortie est de 0-180Vp-p (±90Vp) ; le courant de sortie maximum est de 8Ap. Afficheurs LCD Le panneau de commande LCD affiche l'état et les paramètres de l'équipement de manière dynamique. L'interface interactive est claire en un coup d'œil, concise et facile à comprendre. Gain de tension Mode amplificateur pour un signal d'entrée externe, le gain de tension est variable et contrôlé numériquement de 0 à 30 fois (1step). Le gain est affiché sur l'écran LCD et peut être ajusté rapidement à la tension requise. Moniteur moniteur 1/100 : La tension du port est de 1/100 du port de sortie, le port de surveillance est un connecteur BNC qui peut être connecté à l'oscilloscope pour surveiller la tension de sortie en temps réel.

---
