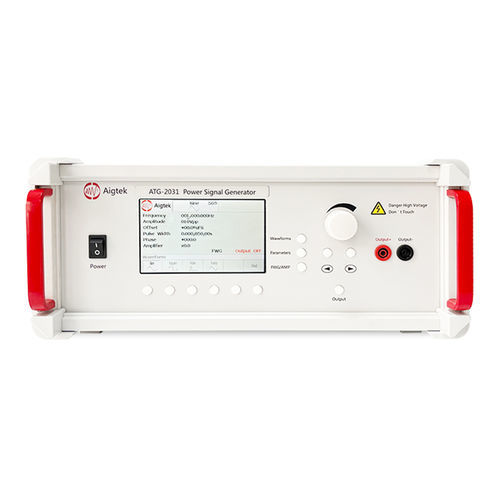

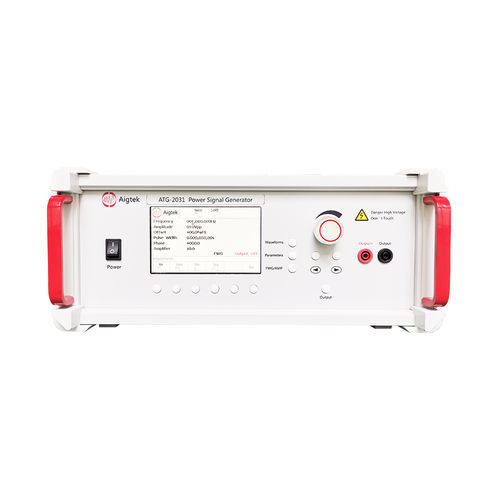

Générateur de signal ATG-2031

d'impulsionsavec affichage intégrémono-canal

L'ATG-2031 est un générateur de signaux de puissance monocanal idéal qui peut produire des ondes sinusoïdales, des ondes carrées, des ondes triangulaires et des ondes pulsées. Le client peut choisir une entrée de signal intégrée ou externe en fonction des conditions d'utilisation. Tension de sortie maximale de 300Vp-p (±150Vp) ; permet de piloter des charges à haute tension. Contrôle numérique et gain de tension variable, une seule touche pour sauvegarder le réglage général, opération pratique et concise. Entrée L'entrée du signal externe est une interface BNC. Lorsque le signal est intégré à l'entrée, il s'agit du mode générateur de signal de puissance, il suffit de régler les paramètres tels que la forme d'onde, la fréquence et la tension ; lorsque le signal est accessible de l'extérieur, il s'agit du mode amplificateur, la résistance d'entrée est de 5kΩ, la résistance de sortie peut être commutée, et le signal peut être amplifié en réglant le gain de tension. Sortie L'interface de sortie est une borne banane ; la tension de sortie est de 0-300Vp-p (±150Vp) ; le courant de sortie maximum est de 120mAp. Afficheurs LCD Le panneau de commande LCD affiche l'état et les paramètres de l'équipement de manière dynamique. L'interface interactive est claire en un coup d'œil, concise et facile à comprendre. Gain de tension Mode amplificateur pour un signal d'entrée externe, le gain de tension est variable et contrôlé numériquement de 0 à 50 fois (1step). Le gain est affiché sur l'écran LCD et peut être ajusté rapidement à la tension requise. Moniteur moniteur 1/100 : La tension du port est de 1/100 du port de sortie, le port de surveillance est un connecteur BNC qui peut être connecté à l'oscilloscope pour surveiller la tension de sortie en temps réel. Largeur de bande (-3dB)：DC~500kHz Voltage：300Vp-p（±150Vp） Courant：120mAp Vitesse de balayage：≥334V/μs
