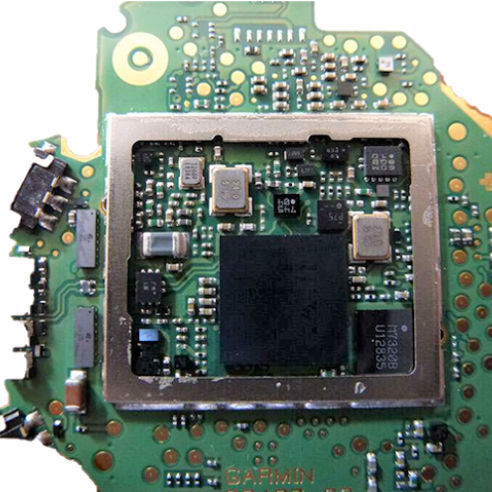

Blindage EMI

monté sur cartepour carte électronique

Les blindages en deux parties au niveau de la carte se composent principalement d'un cadre et d'un couvercle (les deux parties) et constituent une option extrêmement populaire pour le blindage de l'électronique très avancée d'aujourd'hui. La technologie SnapShot offre tous les avantages d'un blindage de carte en deux parties, tout en améliorant la fiabilité, la robustesse et l'efficacité du blindage. La principale raison du choix d'un blindage en deux parties au niveau de la carte est l'accès aux composants de la carte après la refusion pour l'inspection, qui peut être une inspection visuelle ou optique automatisée, et le retraitement ou la mise au point. Avec les blindages EMI traditionnels de type cadre et couvercle, le cadre est soudé à la carte pendant le processus de refusion et le couvercle (blindage) est fixé au cadre dans une étape de post-refusion après l'inspection et la retouche. Le couvercle est généralement fixé au cadre par une série d'alvéoles autour du périmètre du blindage, créant ainsi une connexion mécanique et électrique. L'inconvénient de cette approche est qu'elle peut laisser de grandes zones de susceptibilité aux fuites d'EMI là où le couvercle n'est pas en contact étroit avec le cadre. Il peut également se déplacer ou se décaler en cas de vibrations et de chocs, ce qui peut entraîner une variation de l'efficacité du blindage EMI. La technologie SnapShot est analogue à un blindage de type cadre et couvercle si l'on considère les sphères de soudure comme le cadre et le blindage SnapShot comme le couvercle. Dans cette optique, SnapShot est un blindage en deux parties au niveau de la carte. Les sphères de soudure sont attachées à la carte pendant le processus de refusion et le blindage SnapShot est attaché ("snappé") en place après que l'inspection et la retouche soient terminées.
