Blindage RFI

EMImonté sur cartepour carte électronique

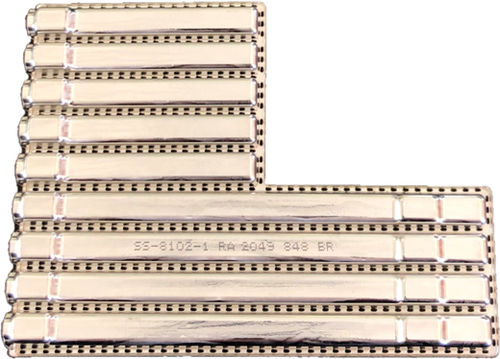

Les blindages EMI/RFI SnapShot sont des blindages monoblocs conçus sur mesure et produits par thermoformage du blindage dans un moule personnalisé. En utilisant un moule, nous pouvons facilement concevoir chaque compartiment blindé pour répondre à vos besoins de conception. Ces blindages EMI à compartiments multiples offrent une grande flexibilité, ce qui nous permet d'assurer un haut niveau de personnalisation, y compris des cavités, des trous ventilés pour le refroidissement, des découpes personnalisées pour les câbles et les connecteurs, et des trous de souris pour l'entrée/sortie des traces. La technologie de blindage de carte SnapShot est capable d'offrir ce que nous appelons des performances "multi-cavités". En effet, l'isolation entre les cavités d'un blindage EMI multi-cavités SnapShot est égale à l'isolation entre l'environnement externe et la cavité blindée. Les cavités adjacentes sont isolées en utilisant le même mécanisme de fixation de la sphère de soudure entre les cavités que celui utilisé sur le périmètre du blindage. Cela crée un contact électrique avec le plan de masse entre les cavités au pas de 1,8 à 2,0 mm, soit le même pas que sur le périmètre du blindage. La règle de conception consistant à ne pas avoir de points de susceptibilité EMI supérieurs à 2 mm garantit une excellente efficacité de blindage et d'isolation dans les fréquences les plus intéressantes. Voici un exemple de conception qui a exploité la capacité multi-cavités pour isoler neuf canaux de transmission et de réception :
