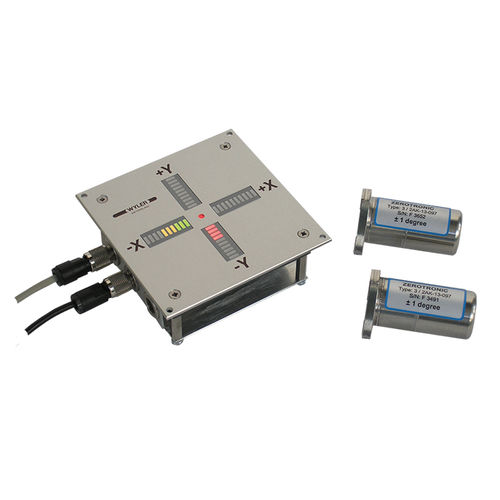

Afficheur à LED CROSS

de positionprogrammable

Le LED-Cross est une unité d'affichage LED bidimensionnelle pour les capteurs WYLER ZEROTRONIC Associé à deux capteurs ZEROTRONIC, le LED-Cross est parfaitement adapté à l'affichage optique de la position d'un objet dans l'espace. Un capteur est monté sur l'objet dans le sens X et l'autre dans le sens Y. Cela facilite considérablement le réglage précis de l'horizontalité. Cela facilite considérablement l'ajustement horizontal précis de l'objet. Les applications typiques sont les suivantes Supervision d'une grue pour des marchandises sensibles aux inclinaisons Aide optique à l'alignement d'objets ou au nivellement hydraulique d'une plate-forme Surveillance de plates-formes de travail : prévention du basculement de la plate-forme grâce à des seuils d'alarme programmables L'instrument présente les caractéristiques suivantes : Entrées pour deux capteurs ZEROTRONIC ; typiquement, on utilise des capteurs avec une plage de mesure de ±10° Résolution de 10 LED par direction (20 LED par axe). La résolution logarithmique permet une lecture très précise autour du zéro Des points de seuil peuvent être définis Les sorties d'alarme sont programmables avec des fonctions logiques et sont fournies en tant que sorties à collecteur ouvert Un logiciel permettant de programmer tous les seuils et toutes les sorties est fourni avec l'appareil La fonctionnalité de l'appareil et des câbles est surveillée et peut être affectée à l'une des sorties d'alarme. L'unité est conçue pour être montée sur panneau
