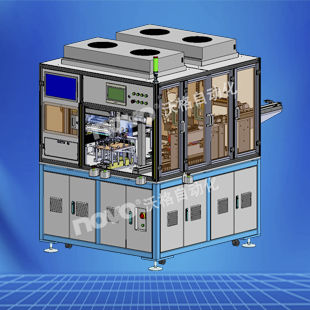

Cette machine peut transférer et localiser automatiquement la plaque de rétroéclairage, et charger, nettoyer, aspirer, localiser, assembler, presser et vérifier le REF. Elle adopte une localisation visuelle avec une fonction de balayage, et lie les informations visuelles au produit avec une fonction de changement à une touche.
Dimension des limites : L1600mm, W1700mm (sans le bras de transfert de déchargement), H2050mm (sans la lampe de la tour, FFU)
Poids : 1200kg
Alimentation électrique:AC220V,5KW
Alimentation en air:0.5~0.7MPa,≥300L/min
CT:10s
Précision d'assemblage : ±0.15mm
Spécification du produit:10.1~15.6 Inch
Epaisseur de charge REF:100mm
-Système visuel CCD : CCD Hikvision, logiciel Vision Pro de Cognex
-Robot : EPSON
IPC:ADLINK
PLC:OMRON
Chargement par lots de REF, avec une longue période de changement et un temps de chargement court
REF et plaque de rétroéclairage adoptent un repérage visuel CCD de haute précision
Adoption d'un bras de transfert à 6 axes pour assembler le REF avec flexibilité et rapidité
Conception basée sur des normes élevées d'absence de poussière pour garantir le contrôle de la classe de propreté interne et du rendement. La classe de propreté atteint le niveau mille
Il est équipé d'une fonction de balayage. Elle permet de lier les données provenant de la localisation visuelle et de la vérification du produit et d'en assurer le suivi pour garantir le rendement ;
Elle est équipée d'une fonction de changement de produit à l'aide d'une seule touche ; elle permet de passer rapidement à différents produits pour garantir l'efficacité de la production ;
Les données de production de 30 jours peuvent être sauvegardées et connectées au système MES.
---
