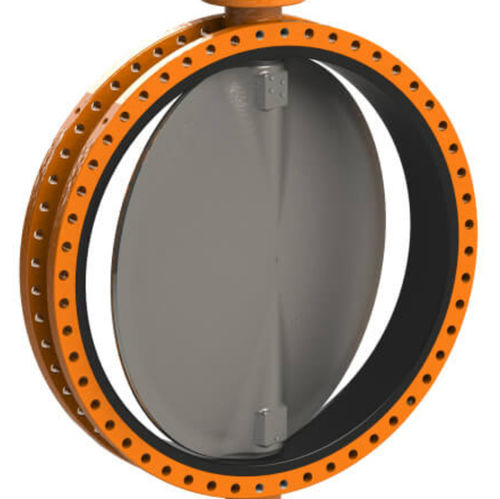

Vanne papillon EVUSà levierà commande pneumatiqueà actionneur électrique
Ajouter à mes favoris
Ajouter au comparateur
Caractéristiques
- Type
- papillon
- Actionnement
- à levier, à commande pneumatique, à actionneur électrique, à commande hydraulique
- Fonction
- de contrôle
- Corps
- avec bride, concentrique, fonte, en caoutchouc
- Applications
- de wafer
- Autres caractéristiques
- actionnée pneumatiquement
- DN
Max: 2 200 mm
(86,614 in)Min: 600 mm
(23,622 in)- Pression
16 bar
(232,1 psi)
Description
EVUS caoutchouté
Modèle court avec brides
Construction - Vanne papillon concentrique avec garnitures en caoutchouc vulcanisé collé
Type de corps
Section en "U", type wafer
Raccordement d'extrémité - ISO, PN 10 / PN 16
ASME, CL 150
Pression nominale - 16 bar / 232 psi
Diamètre nominal - DN 600 / NPS 24 jusqu'à DN 2200 / NPS 88
Longueur de construction - Wafer court, selon EN 558 / ISO 5752, Série 20
Matériau du corps - Fonte grise
Fonte nodulair
Etanchéité - Siège en caoutchouc
Fonctionnement - Levier
Engrenage à vis sans fin
Actionneurs pneumatiques
Actionneurs électriques
Actionneurs hydrauliques
---
