Passerelle de communication KNX

de bus de terrainmultiprotocole

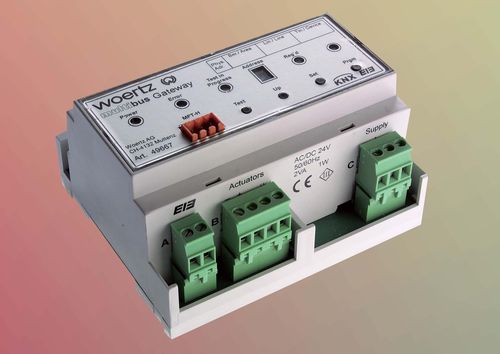

Une passerelle entre deux mondes Cet appareil consiste en un boîtier en plastique à 6 modules avec sortie enfichable. Il convient à un montage sur rail DIN35. L’ensemble des servomoteurs MFT/MFT2, qui fonctionnent via le bus MP peuvent être reliés individuellement à ce coupleur et être intégrés au réseau KNX. L’interface KNX soutient jusqu’à 8 servomoteurs MP; il peut s’agir de servomoteurs de clapets, servomoteurs de vannes, servomoteurs de vannes de régulation à boisseau sphérique ou de régulateurs d’intensité qui relèvent de la gestion technique du bâtiment. Lors de la mise en service, la passerelle KNX est configurée par le biais du logiciel ETS. Le canal de commande souhaité est sélectionné et paramétré en fonction du type de commande nécessaire. Les indicateurs d’état ainsi que les touches de programmation nécessaires aux fonctions d’adressage et de test sont situés sur la face frontale de la passerelle. Une fiche est destinée au système de paramétrage manuel Belimo. Les valeurs réelles et les valeurs de consigne, l’état du servomoteur ainsi que les valeurs des capteurs actifs ou passifs reliés au servomoteur sont transmises via l’interface KNX.
