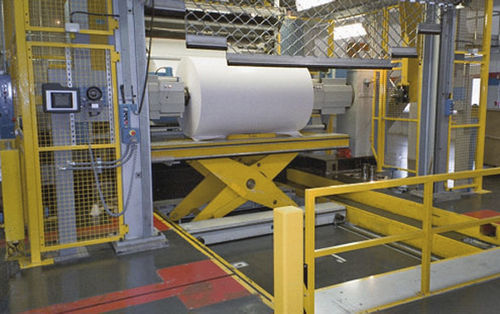

Système de chargement et déchargement pour enrouleurs ARL

automatique

Les rotatives de rotogravure actuelles travaillant avec des bobines d'un poids allant jusqu'à 7 tonnes, il est nécessaire d'avoir des chariots transbordeurs stables et de haute précision avec dispositif de levage intégré. Fonctionnement La nouvelle bobine préparée se trouve en position d'attente près du dérouleur. Le cycle automatique de chargement est initié par l’encollage automatique. La première étape consiste à reprendre le bobineau directement des bras du dérouleur au moyen de la pince à mandrin sur monorail. La nouvelle bobine est positionnée au centre du chariot transbordeur. Ce dernier se déplace vers l'axe de précentrage et soulève la bobine, dont la course est arrêtée par la cellule photoélectrique de précentrage. Les bras de centrage peuvent maintenant entrer en action. De façon synchrone, les cônes de centrage sont insérés dans le mandrin de la bobine. Les différences de hauteur sont compensées ultérieurement par un réglage minutieux. Cette mesure permet également de compenser les différences de hauteur gauche/droite. Le rail pivotant intégré permet un alignement précis de la bobine. Dès que la bobine est positionnée, la position est bloquée, le chariot transbordeur se déplace vers la position de chargement et transfère la bobine au dérouleur.
