Rampe de chargement pour enrouleurs RP

automatique

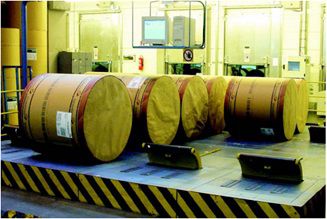

La rampe est utilisée comme accumulateur automatique de bobines. Si l'on travaille avec des bobines de divers formats, il est possible d'installer différentes rampes et d'assigner à chacune un format spécifique. Les systèmes de transport en fin de rampe sont chargés automatiquement avec les bobines du format présélectionné. Les bobines emballées sont déposées sur l'extrémité supérieure de la rampe par un chariot-élévateur avec pince. La bobine roule et est arrêtée à la première butée escamotable. Un capteur de proximité est intégré dans le bras à levier de la butée escamotable et permet de freiner la bobine sans heurts. Une batterie de rouleaux d'alignement est installée en haut de la rampe; ils assurent l'alignement correct des bobines le long de la rampe. Lorsqu'une position s'est libérée, le bras de la butée escamotable s'abaisse et permet à la bobine de rouler jusqu'à la position suivante. La butée escamotable est en mesure de retenir 1 à 3 bobines de mêmes dimensions. Il est possible de réaliser une rampe pour un chargement de 3 à 12 bobines. Les butées escamotables à commande pneumatique ont trois positions: en position haute, la butée reçoit une bobine; en position intermédiaire, la butée la retient; en position basse, la bobine est libérée et roule à la position suivante. Pour des raisons de sécurité (interruption de l'air comprimé, arrêt électrique du dispositif de contrôle), la position intermédiaire est bloquée mécaniquement pour éviter que les bobines puissent rouler d'une manière incontrôlée. À l'extrémité inférieure de la rampe, les bobines sont chargées automatiquement sur le système de transport au moyen d'un amortisseur chargeur pneumatique.
