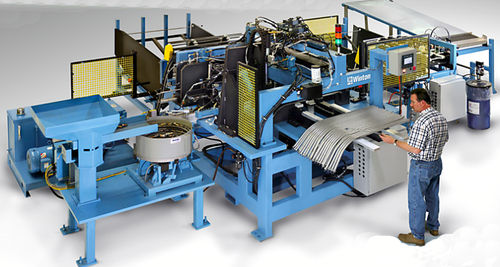

Cintreuse hydraulique

de tubesautomatique2 axes

Description du produit La cellule de formage de tubes utilise un procédé de transfert linéaire pour déplacer les pièces à travers la cellule de formage de tubes. Le système de transfert est alimenté par 3 chargeurs rapides Winton + un bol d'alimentation. L'automate programmable permet au système global de passer en quelques secondes à une autre configuration de pièce, la machine automatique forme un tube et complète l'assemblage de 5 composants 1 assemblage toutes les 6 secondes. Capacité de cintrage de tubes : Spécifié par le client Répétabilité en flexion : ± 0,2° Processus de chargement : Déposer le faisceau de tubes/composants dans la trémie à l'aide d'un chariot élévateur Temps de cycle : 6 secondes Interface utilisateur : Allen Bradley PV550 Poutre de marche : servo-entraînée 2 axes Procédé de cintrage : cintreuse à rouleaux de précision Commande par microprocesseur via Allen Bradley Les roulements linéaires à billes pour charges lourdes guident tous les mouvements linéaires
