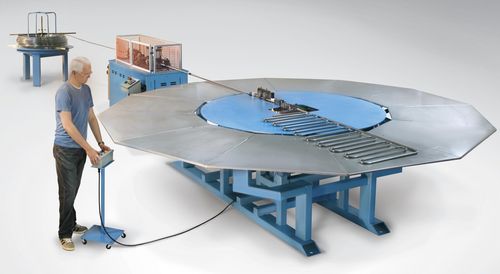

Cintreuse servo-électrique SB series

de tubesCNC3 axes

Description du produit Les cintreuses de tubes en serpentin CNC de la série SB sont conçues pour une utilisation en production compacte. Toutes les cintreuses de tubes SB permettent de cintrer des tubes en serpentin sans avoir besoin de faire tourner le matériau entre les coudes (rotation du plan de l'axe R). Programmer les angles de pliage, le rayon de l'axe central, les longueurs droites et la production en serpentin commence. Le tube reste toujours en contact avec la table de support en maintenant la planéité. L'un des avantages de la cintreuse de tubes de la série SB est sa capacité à gérer la bobine serpentin au fur et à mesure qu'elle est formée. Comme la tête de pliage peut plier à la fois CW et CCW sans faire tourner le tube entre les courbes, la capacité de contrôler de plus grosses bobines serpentines devient beaucoup plus facile. Winton propose plusieurs solutions de cintrage serpentin allant de 5 mm de diamètre extérieur à 50 mm de diamètre extérieur. Toutes les solutions utilisent un système CNC 3 axes servo-entraîné qui permet à l'utilisateur de programmer tous les angles et toutes les longueurs droites. Le contrôleur compensera le retour élastique et fournira un modèle CAO 3D du tube avant le pliage. La visionneuse 3D est idéale pour la vérification des pièces. Le reste est contrôlé par CNC. C'est aussi simple que ça. Le cintrage en serpentin doit être facile. Tous les modèles courbent CW et CCW sans qu'il soit nécessaire de tourner le tube entre les courbes. Cette caractéristique devient souvent importante pour s'assurer que le tube serpentin reste plat. Dans le monde du transfert de chaleur, un serpentin plat se traduit par un produit efficace. Un actionneur à matrice fendue est livré en standard et permet une flexion à rayon serré. La conception de la tête de pliage permet une flexion instantanée CW ou CCW. Par conséquent, il n'est pas nécessaire de repositionner la tête de pliage pour la rotation opposée de la main.
