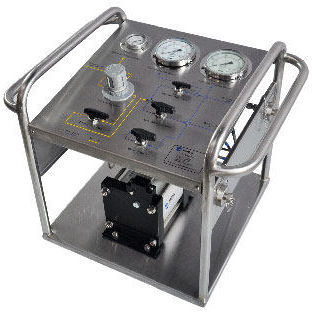

Surpresseur à piston

de CO2sans huilebi-étagé

Les surpresseurs à haute pression conviennent à la compression sans huile du CO2. Le surpresseur de CO2 WINGOIL est disponible en version simple, double ou double étage, ou une combinaison de ces modèles, ce qui permet de répondre à une large gamme d'applications. Caractéristiques le principe de fonctionnement des boosters est similaire à celui d'un multiplicateur de pression. Un grand piston d'air est chargé à basse pression (piston d'air (3)) et travaille sur une petite surface à haute pression (piston hp (2)). Le fonctionnement continu est assuré par un distributeur 4/2 piloté (tiroir (4)). Le tiroir dirige l'air d'entraînement alternativement sur les surfaces supérieures et inférieures du piston pneumatique. Le tiroir est piloté par deux distributeurs 2/2 (distributeurs pilotes (7)) qui sont actionnés mécaniquement par le piston pneumatique dans ses positions finales. Les vannes pilotes chargent et déchargent la chambre du tiroir. Le piston hp, soutenu par les clapets anti-retour (clapet anti-retour d'entrée et clapet anti-retour de sortie (1)), fournit le débit. La pression de sortie est directement liée à la pression d'entraînement de l'air réglée. Selon les formules indiquées dans le tableau des caractéristiques techniques des surpresseurs, la pression statique finale peut être calculée. À cette pression, l'équilibre des forces entre la section d'entraînement et la section CO2 est atteint. Le surpresseur s'arrête lorsque cette pression finale est atteinte et ne consomme plus d'air. Une chute de pression du côté haute pression ou une augmentation de la pression du côté de l'entraînement fait démarrer le surpresseur automatiquement jusqu'à ce que l'équilibre des forces soit à nouveau atteint. En outre, les boosters MAXIMATOR peuvent être mis en marche et arrêtés automatiquement par des interrupteurs à air MAXIMATOR, des jauges de contact ou des dispositifs de commande externes.
