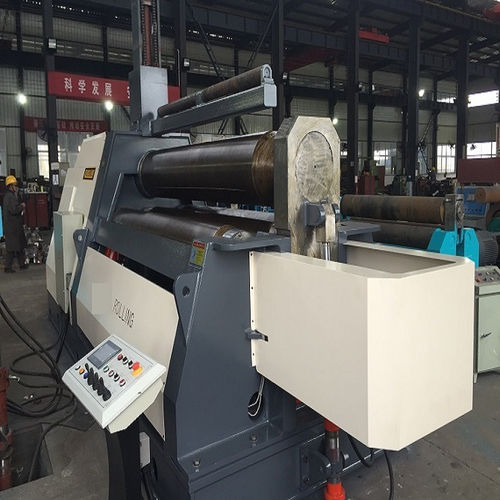

Rouleuse à 4 rouleaux W12NC series

Structure principale et principe de travail R. Cette machine est une machine à rouler symétrique, avec un rouleau de haut en bas, puis un rouleau de bas en haut et un rouleau de haut en bas pour plier la tôle d'acier. B. Cette machine est composée de deux parties : une partie active soudée dans tout le châssis et une partie mobile. La partie active est composée d'une base de roulement gauche et droite, d'un rouleau supérieur, de deux rouleaux inférieurs (les trois rouleaux sont en acier 45# et subissent un traitement thermique), d'une vis de levage, d'une turbine et d'autres pièces accessoires. Les rouleaux inférieurs entraînent le rouleau supérieur pour se déplacer, le rouleau supérieur peut effectuer un mouvement de haut en bas par la hauteur. Partie motrice composée d'un moteur principal, d'un réducteur de vitesse principal et d'autres pièces accessoires. C. Les rouleaux inférieurs sont entraînés par le moteur principal par l'intermédiaire du réducteur de vitesse principal, l'axe de sortie du réducteur de vitesse principal est entraîné vers deux rouleaux inférieurs par un groupe d'engrenages, le sens de rotation des rouleaux étant réglé par le moteur principal. D. Le rouleau supérieur est soulevé par un moteur auxiliaire par l'intermédiaire de la vis sans fin d'entraînement du réducteur de vitesse de l'étau et du mécanisme de roue à vis sans fin de la base des roulements des rouleaux droits/gauches. Cela pour permettre au poteau de levage de se déplacer vers le haut et vers le bas. E. Le dispositif de déchargement est conçu pour retirer la pièce après que les tambours ont été pliés en forme. Avant le déchargement, les rouleaux supérieurs se déplacent en position limite haute, le dispositif d'équilibrage des extrémités des rouleaux supérieurs frappe les rouleaux supérieurs, tire la tige de la broche, puis retire la pièce.
