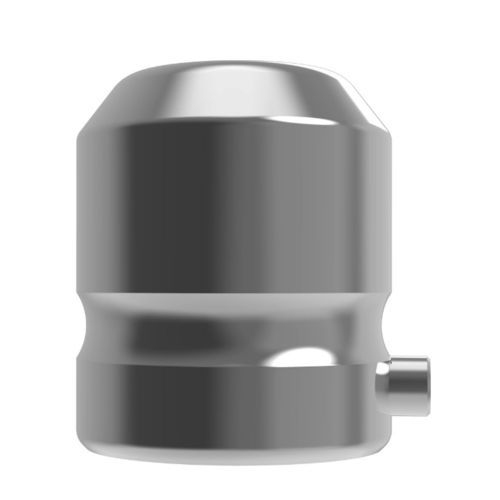

Porte-poinçon 14759_BSE

Il s'agit du meilleur type de matrice pour perforer des trous d'un diamètre inférieur à 6 mm dans l'acier doux et l'acier inoxydable, ou d'un diamètre inférieur à 12 mm dans l'aluminium. Toutefois, l'utilisation de ce type de matrice peut entraîner l'arrachement des balles. Cône négatif : Bien que la conicité ne soit que de 0,01 mm (0,0005"), elle est suffisante pour presser et maintenir la balle lorsqu'elle est poussée vers le bas dans le logement de la matrice, ce qui permet d'éviter l'arrachement de la balle. La conicité négative n'est pas recommandée pour le poinçonnage de l'aluminium ou du plastique en raison du tassement de la balle. Matrices Slug Hugger 2® : Il s'agit de la seule méthode garantie pour empêcher l'arrachement des limaces et elle est particulièrement recommandée pour les poinçonneuses modernes en raison de la vitesse de poinçonnage élevée. La vitesse élevée des poinçonneuses d'aujourd'hui a augmenté le problème de l'arrachage des limaces. Les vitesses de poinçonnage plus rapides peuvent entraîner la formation d'un vide entre le poinçon et la balle, ce qui fait sortir la balle de la matrice lorsque le poinçon se rétracte. Pour résoudre ce problème, Wilson Tool a développé les matrices Slug Hugger. Les matrices Slug Hugger, une innovation de Wilson Tool, sont dotées de "bosses" spécialement conçues à l'intérieur du corps de la matrice, qui "épousent" la balle et veillent à ce qu'elle reste à l'intérieur de la matrice. Ce type de matrice est conçu individuellement pour chaque commande afin de s'adapter au type de matériau et à l'épaisseur à poinçonner. Les matrices "Slug Hugger" présentent également l'avantage d'empêcher les balles de tourner à l'intérieur de la matrice. La rotation des lopins peut entraîner l'arrachement de la feuille des pinces, ce qui endommage la feuille et l'outil. Les matrices Slug Hugger 2® doivent être commandées avec la taille du poinçon + le jeu. dégagement minimum de 0,006". Cône Neg/Pos : Un cône en forme de sablier. La matrice est légèrement négative lorsque la balle entre, se rétrécit pour empêcher la balle de remonter et se rétrécit ensuite positivement.
