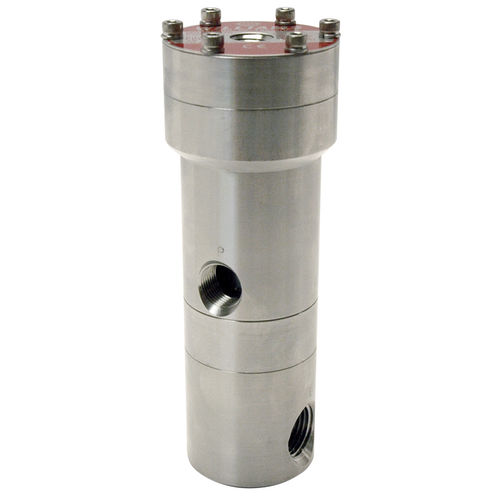

Relais pneumatique de commande PO4-6S

Le relais pneumatique est une vanne pilotée conçue pour fournir les débits d'air ou de gaz plus élevés nécessaires aux cylindres d'entraînement pneumatique de plus de 3 pouces. Le relais pneumatique est actionné par les impulsions produites par le contrôleur oscillateur. Un relais à double effet est utilisé avec les pompes qui n'ont pas de ressort de rappel du piston. La pression d'air/gaz d'un contrôleur force un piston et une ou plusieurs soupapes à clapet à se déplacer. Le contrôleur supprime la pression et le ressort force le piston et la ou les soupapes à clapet dans le sens inverse. Le relais PO3-6S possède une soupape à clapet qui relie l'alimentation en air/gaz à la pompe et bloque l'échappement lorsque le contrôleur applique l'air/gaz au piston du relais. Lorsque le contrôleur supprime la pression du piston, la soupape à champignon arrête l'alimentation en air/gaz et relie la pompe à l'échappement.
