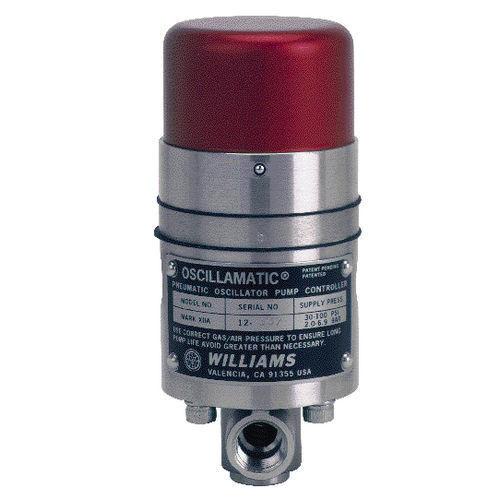

Contrôleur de pompe pneumatique MK XIIA

Contrôleurs Le contrôleur oscillateur MK-II est un pulseur/timer pneumatique utilisé pour faire fonctionner les pompes pneumatiques de la série Williams. Le contrôleur, composé d'une chambre supérieure et d'une chambre inférieure séparées par un tiroir coulissant, utilise un tube capillaire avec une vanne à pointeau pour transférer l'air/le gaz d'alimentation de la chambre inférieure à la chambre supérieure. Bien que les régulateurs diffèrent par leurs joints, le MK-X utilisant des joints à coupelle en U et le MK-II, MK-VII, MK XIIA utilisent des joints à membrane, leur fonctionnement est essentiellement le même. Lorsque le tiroir coulissant est dans sa position la plus haute, un bouchon pilote ferme un évent et déplace l'air/gaz d'alimentation vers la pompe ou le relais. Dans la position la plus basse du tiroir, l'inverse est vrai ; le bouchon pilote empêche l'air/gaz d'alimentation de pénétrer dans la pompe ou le relais et ouvre l'évent pour le laisser s'échapper. La bobine revient alors à sa position la plus haute et répète le cycle.
