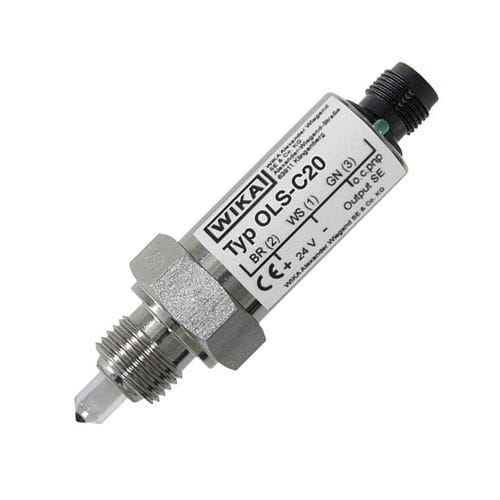

Détecteur de niveau optoélectronique OLS-C20

de liquideen verreen acier inoxydable

Mesure de niveau pour fluides liquides Contrôle et surveillance de différents niveaux de remplissage Construction de machines Pour eaux usées et applications environnementales Particularités Exécution compacte, pas de pièces en mouvement Position de montage flexible Indication visuelle de l'état de commutation Description Les détecteurs de niveau optoélectroniques OLS-C20 sont utilisés pour la détection de seuils de niveaux dans des liquides, et ce indépendamment de leurs caractéristiques physiques tels que l'indice de réfraction, la couleur, la densité, la constante diélectrique ou la conductivité. La mesure est également possible sur des petits volumes. Ces détecteurs sont constitués d'une LED infrarouge et d'un phototransistor. La lumière de la LED est orientée vers un prisme en verre. Tant que l'extrémité du prisme est dans la phase gazeuse, la lumière est réfléchie à l'intérieur du prisme vers le récepteur. Lorsque le niveau de liquide augmente dans le récipient et atteint approximativement les 2/3 de l'extrémité en verre, le rayon de lumière est interrompu et seule une portion de celui-ci atteint le récepteur. Cette différence est identifiée par l'électronique qui déclenche la commutation. La sortie transistorisée pnp O.C. peut être directement raccordée sur l'entrée d'un système de contrôle ou alimenter directement un relais externe. La sortie est protégée contre les court-circuits et limitée en courant, tension et puissance.
