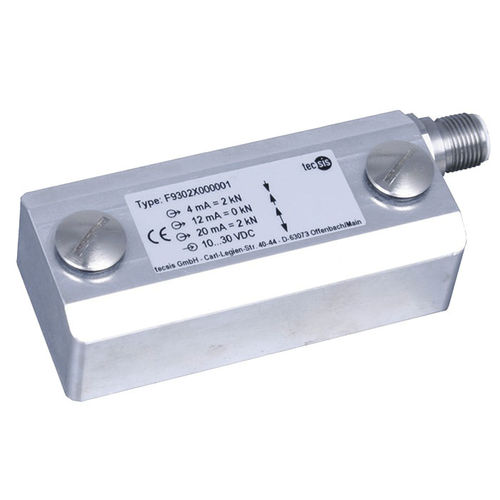

Jauge de contrainte en cisaillement à couche mince F9302

Machines d’injection/moulage Presses, estampillage, gaufrage Structures métalliques, supports de navires Véhicules spéciauxs Construction de machines Particularités Bonne stabilité à long-terme, résistance élevée aux chocs et vibrations, bonne reproductibilité Facile à installer pour de la rénovation Pour utilisation dans des applications extérieures extrêmes (IP67, en option) Erreur de linéarité relative < 2 % Fnom Description Les capteurs de contrainte ont été conçus pour des applications pour lesquelles il est nécessaire de mesurer une déformation due à des forces externes s’appliquant sur des composants massifs existants. L’appareil est simplement vissé sur le composant. Après calibration, l’unité obtient les caractéristiques d’un capteur de force, la contrainte étant transmise par raccordement à friction du composant au capteur de contrainte. Grâce à l’option de montage et au faible encombrement, ce type de capteur est universel et polyvalent pour la force et le contrôle de charge. On peut mentionner à titre d’exemple d’applications les grosses machines et les constructions en acier où de fortes charges sont à déterminer. C’est par exemple le cas dans la construction de machines pour les machines de gaufrage et les presses. Ce capteur de contrainte est adapté pour utilisation sur des structures avec une tension ou une compression de max 1.0 ‰ et atteint une précision globale de l’unité de mesure de 2 % de la pleine échelle. Deux vis sont utilisées pour le fixer dans une partie de la structure où s’exerce l’élongation attendue. Le capteur de force possède un amplificateur intégré.
