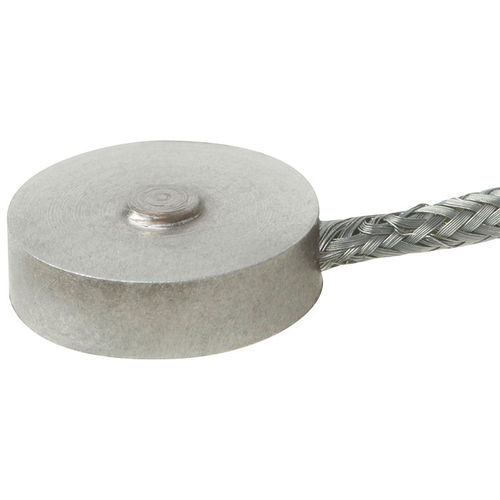

Capteur de force en compression F1222

type boutonà faible encombrementminiature

Construction d'installations et d'appareils Installation de mesure et de contrôle Bancs d'essai Surveillance de forces d'assemblage Particularités Facilité d'entrée de force, installation facile Compacité, faible hauteur d’installation Indice de protection IP65 Erreur de linéarité relative 1 % Fnom Description Les capteurs de force en compression miniatures sont spécialement conçus pour des faibles espaces, et sont, selon la force nominale, d’une hauteur de 3 à 7 mm et d’un poids de 1 g. à 10 g. (9 g. jusqu’à 18 g. câble inclus). Ils sont utilisés pour déterminer les forces de compression dans un large éventail d'applications et sont adaptés pour les tâches de mesure statiques et dynamiques aussi bien en laboratoire que sur site. La calotte sphérique (bouton d’application sphérique de la charge) permet une introduction très simple de la mesure de force et le montage standard de ces capteurs de force en compression aussi bien horizontalement que verticalement. La fixation s’effectue par exemple à l’aide d’un adhésif ou de silicone. Le capteur de force en compression est résistant aux éclaboussures et fonctionne de façon fiable même dans des conditions difficiles. Ces capteurs de force au design miniature avec un indice de protection IP65 sont disponibles pour des charges nominales de 0.5 N à 5 kN. Ils sont fabriqués à partir d’acier inox et peuvent recevoir une connectique électrique en option. Les étendues de mesure disponibles vont de 0 ... 0.5 N à 0 ... 5.000 N. Les capteurs de force en compression de la série F1222 sont par exemple utilisés dans les machines d’emballage.
