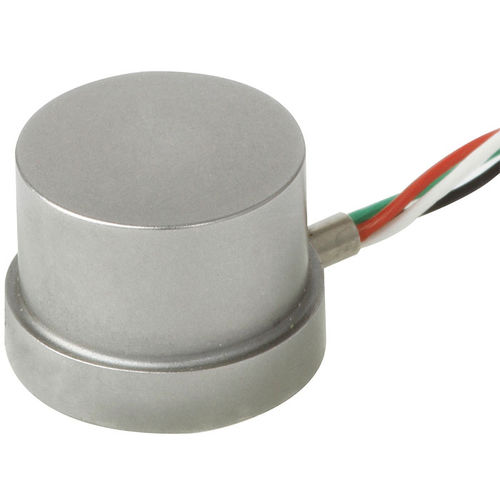

Capteur de force en compression F1224

canistercompactminiature

Construction d'installations et d'appareils Contrôle des forces d'insertion et de frappe Équipement de mesure et d'inspection Bancs d'essai Particularités Introduction de force simple Petites dimensions compactes Indice de protection IP65 Erreur de linéarité relative 1% de F.S. Description Les capteurs de force en compression miniatures sont spécialement conçus pour avoir de petites dimensions. En raison de leur compacité, ils peuvent être utilisés dans un large éventail d'applications industrielles et de laboratoire. La calotte sphérique (bouton d’application sphérique de la charge) permet une introduction très simple de la mesure de force. Le montage standard de ces capteurs de force en compression s’effectue aussi bien horizontalement que verticalement. Ils sont résistants aux éclaboussures et fonctionnent de façon fiable même dans des conditions difficiles. Note Dans le but d’éviter une surcharge, il est avantageux de raccorder le capteur de force en compression électriquement durant l’installation et de surveiller la valeur mesurée. Les capteurs de force en compression doivent être montés sur une surface à niveau, rectifiée et suffisamment dure. La force est appliquée verticalement par rapport à l’axe de la calotte sphérique du capteur de force. Options Version haute température version avec plage de température nominale étendue Amplificateur avec signal de sortie 4 ... 20 mA ou 0 ... 10 V Différentes longueurs de câble
