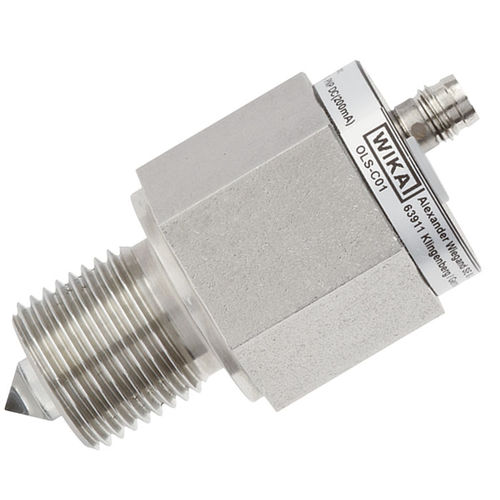

Détecteur de niveau optoélectronique OLS-C01

de liquideen acier inoxydablefileté

Machine-outils Hydraulique Construction de machines et d'installations techniques Systèmes de pompage Pour liquides tels que les huiles, l'eau, l'eau distillée, les fluides aqueux Particularités Exécution compacte, pas de pièces en mouvement Selon position de montage requise Précision ±2 mm Indication visuelle de l'état de commutation Choix du raccordement électrique : câble PUR ou PVC ou connecteur circulaire M8 Description Le modèle de détecteur de niveau optoélectronique OLS-C01 est utilisé pour la surveillance de liquides. Le capteur optoélectronique consiste en une LED infrarouge et un récepteur de lumière. La lumière de la LED est dirigée vers un prisme qui constitue l'extrémité du capteur. Tant que l'extrémité n'est pas immergée dans le liquide, la lumière est réfléchie vers le récepteur à l'intérieur du prisme. Lorsque le niveau du liquide augmente dans la cuve et atteint l'extrémité du capteur, le rayon de lumière est interrompu par le liquide, le récepteur ne reçoit plus ou seulement faiblement la lumière et cela entraîne la commutation du contact. L'état de commutation peut être consulté directement sur le capteur (LED rouge).
