Centre d'usinage CNC 3 axes KH1000
horizontal60 outilspour travaux lourds

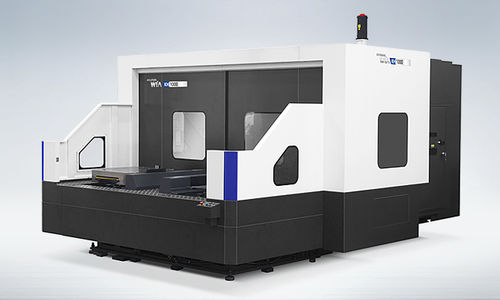

Centre d'usinage CNC 3 axes - KH1000 - WIA - horizontal / 60 outils / pour travaux lourds
Centre d'usinage CNC 3 axes - KH1000 - WIA - horizontal / 60 outils / pour travaux lourds
Centre d'usinage CNC 3 axes - KH1000 - WIA - horizontal / 60 outils / pour travaux lourds - image - 2
Centre d'usinage CNC 3 axes - KH1000 - WIA - horizontal / 60 outils / pour travaux lourds - image - 3
Centre d'usinage CNC 3 axes - KH1000 - WIA - horizontal / 60 outils / pour travaux lourds - image - 4
Centre d'usinage CNC 3 axes - KH1000 - WIA - horizontal / 60 outils / pour travaux lourds - image - 5
Centre d'usinage CNC 3 axes - KH1000 - WIA - horizontal / 60 outils / pour travaux lourds - image - 6
Centre d'usinage CNC 3 axes - KH1000 - WIA - horizontal / 60 outils / pour travaux lourds - image - 7
Centre d'usinage CNC 3 axes - KH1000 - WIA - horizontal / 60 outils / pour travaux lourds - image - 8
Centre d'usinage CNC 3 axes - KH1000 - WIA - horizontal / 60 outils / pour travaux lourds - image - 9
Centre d'usinage CNC 3 axes - KH1000 - WIA - horizontal / 60 outils / pour travaux lourds - image - 10
Centre d'usinage CNC 3 axes - KH1000 - WIA - horizontal / 60 outils / pour travaux lourds - image - 11
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Nombre d'axes
3 axes
Orientation de la broche
horizontal
Nombre d'outils
60 outils
Applications
pour travaux lourds
Autres caractéristiques
haute performance, à haute productivité, haute rigidité, de haute précision
Course X

2 100 mm
(82,68 in)

Course Y

1 350 mm
(53,15 in)

Course Z

1 400 mm
(55,12 in)

Vitesse de rotation

8 000 rpm
(50 265 rad.min-1)

Puissance

22 kW, 26 kW
(29,91 hp, 35,35 hp)

Vitesse d'avancement axe X

20 000 mm/min
(13 in/s)

Vitesse d'avancement axe Y

20 000 mm/min
(13 in/s)

Vitesse d'avancement axe Z

20 000 mm/min
(13 in/s)

Charge max. de la table

Min: 2 kg
(4 lb)

Max: 3 000 kg
(6 614 lb)

Temps de changement outil

16,7 s

Description

Le centre d'usinage horizontal, conçu pour maximiser la productivité, offre d'excellentes performances en matière de rigidité et de précision Caractéristiques La plus grande zone de travail de sa catégorie avec une taille de traitement maximale de 1 900 (74.8″) et une hauteur de 1 500 mm (59″) Broche Big Plus #50 à engrenage à 2 niveaux Système de refroidissement de l'huile de la broche pour une grande précision Changeur de palettes automatique de type navette Guides en caisson sur tous les axes pour une rigidité supérieure Guidages en caisson sur l'axe Y avec 8 faces de contact Colonne spécialement conçue pour minimiser le déplacement thermique

---
